ABC5250TCXZZ6型除雪车产品介绍

（配置**重汽豪沃 25 吨底盘车，高速重型除雪铲、后置扫雪滚刷、融雪撒布机、融雪液水箱、路面随形破冰除雪机）

一、除雪车总述

二、除雪车主要技术规格与参数

三、除雪车作业装置参数

四、除雪铲（选装）

五、后置除雪滚

六、融雪撒布机

七、破冰除雪机

八、融雪液水箱（选装）

九、液压及电控、电气系统

十、整车特点

十一、售后服务

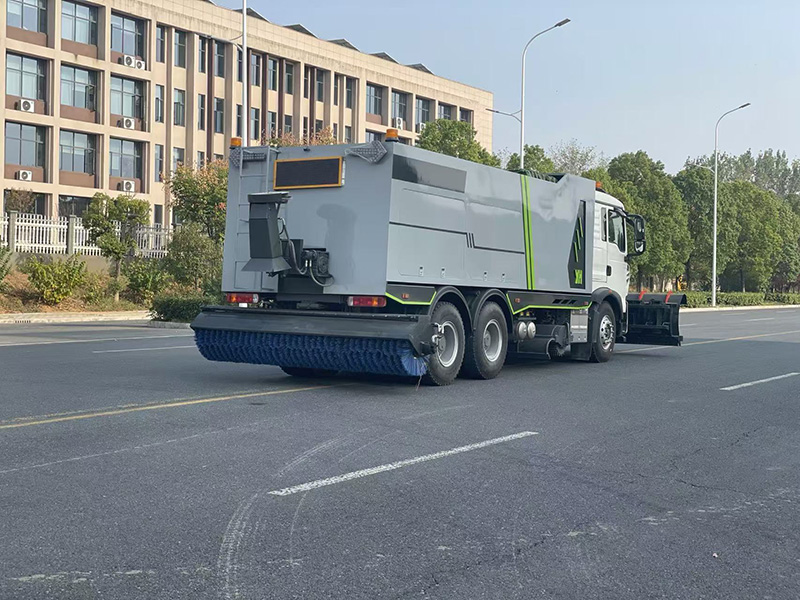

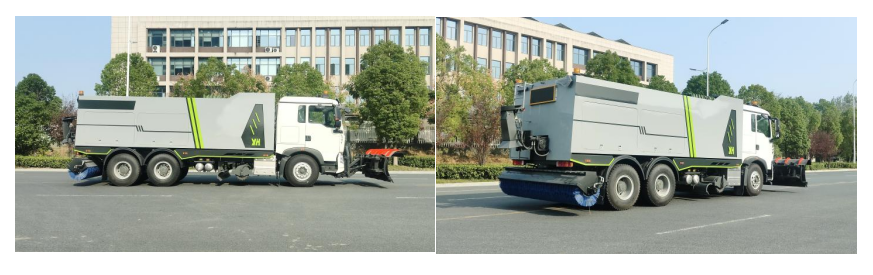

一、除雪车总述

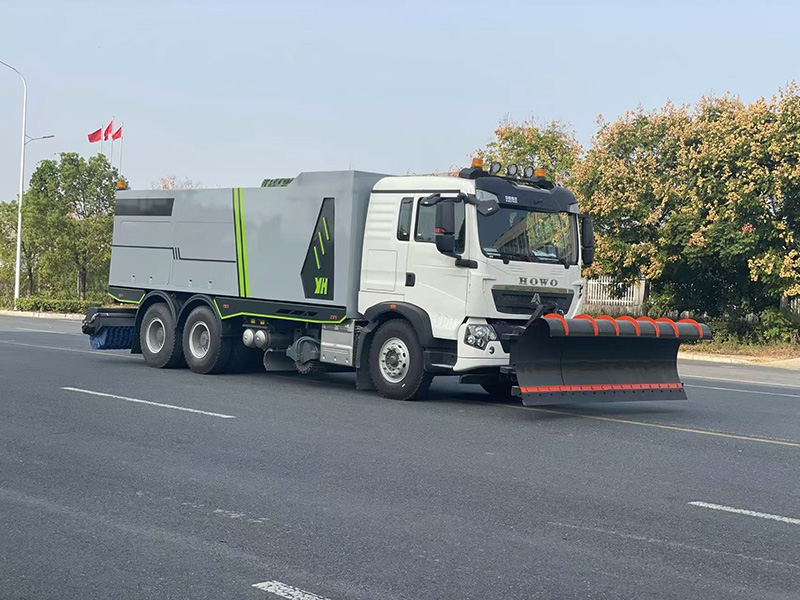

ABC5250TCXZZ6型除雪车用**重汽豪沃牌 25 吨底盘车、融雪撒布机、高速重型除雪铲、扫雪滚刷、破冰除雪机、融雪液水箱、液压及电控系统组成。该除雪车是将推雪，破冰、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。

ABC5250TCXZZ6型除雪车构成：

Ø **重汽豪沃 25 吨底盘车；

Ø 高速重型推雪铲；

Ø 高速扫雪滚刷；（选装）

Ø 中置破冰除雪机；

Ø 融雪撒布机；

Ø 融雪液水箱；（选装）

Ø 液压与电控系统。

二、除雪车主要技术规格与参数

底盘配置：豪沃；TX5；寒区款；专用车；环卫；TX-W驾驶室；手动后视镜；主气囊+副简易型座椅；MC11.40-61发动机(带后取力)；轴距：4600+1350；HW19710变速箱+HW70直联式取力器；VPD95D前轴(盘)；MCX16ZG自调臂双后桥(鼓)；速比4.803；双层车架(8+5/300)；前后加强版多片簧(11/12)；博世方向机；标准版排气系统；专用车寒区包；ABS(4S/4M)；高位保险杠(金属)；普通车轮；12.00R20轮胎(混合花纹/16PR)；手电一体电动举升；300L油箱；旋钮式PTO；**重汽智能通D版。

整车技术参数

三、作业装置参数

三、除雪铲技术特点

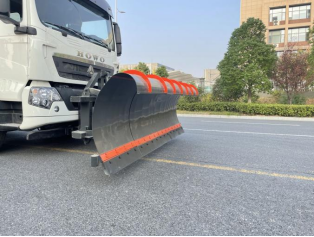

RXZ-3300型高速重型除雪铲（选装）

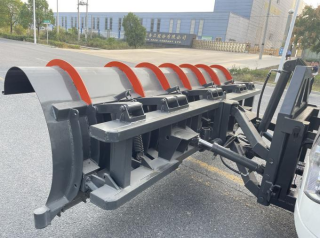

一、结构

主要由雪铲部分、雪铲高度调整机构、四连杆结构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。

二、主要技术参数

1、**推雪宽度（mm）：≥3300

2、**倾角推雪宽度（mm）：≥3052

3、左右摆角（°）：≥±32

4、上下倾角（°）：≥±5

5、避障高度（mm）：≥150

6、作业速度（km/h）：≥60

7、整机重量（Kg）：≥1050

8、铲体高度（mm）：≥1005

9、铲板厚度（mm）：≥5

10、铲刃厚度（mm）：≥16

11、离地**间隙（mm）：300-400

三、除雪铲性能特点

1、除雪铲选用**液压动力驱动，工作电压 24V。

2、除雪铲具有三段避障、自动复位功能，8个压簧，除雪时切削力大、速度快，扬雪距离远；

3、除雪铲采用液压**左右转向，转向角为±26°，便于轻松快速地改变清雪方向。便于清除人行道和板车道 上的薄雪。

4、钢结构加强设计，底部耐磨材质的刃板可以更换。刃板与推雪板之间用螺栓连接，更换维护方便快捷。

5、采用悬挂式连接架与汽车底盘快速连接，安装、拆卸方便，可以与前置雪刷实现快速互换。

6、**器可以完成对除雪机具的提升、下降和左右偏转功能，**器按键、操作手柄灵活可靠，操作方便。

7、可选装照明系统，满足夜间作业需求。

四、工作原理

除雪车高速前进时，推雪铲与除雪车行驶方向倾斜±30º，将雪推向除雪车一侧，残雪厚度不大于10mm。四连杆机构分段避障，每段都具有自动避障、自动复位功能，每个小铲板都采用单独的四连杆机构连接在推雪铲横梁上；具有浮动和随路面仿形功能；铲体采用抗弯曲的坚固箱式结构确保高稳定性；保持铲体浮动时，铲刃除雪倾角不变；具有摆角机械限位功能；在提升油缸的上端设有压力传感器，安全保护装置，保护升降油缸不受冲击；**的液压单元给雪铲的动作油缸提供动力，保护司机视野。雪铲与底盘车连接采用挂板式连接系统；配备**的**盒，驾驶员在驾驶室内即可对除雪铲进行各种动作的操作，方便快捷且安全可靠。

（可选装自带动力除雪滚/抛雪机/护栏清洗机）

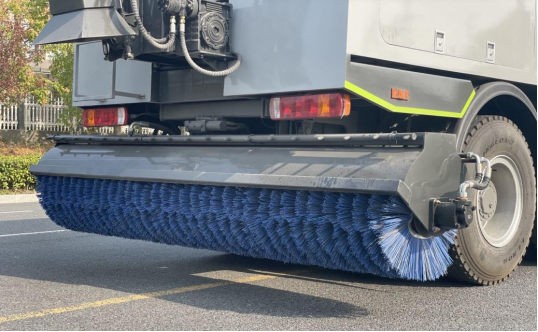

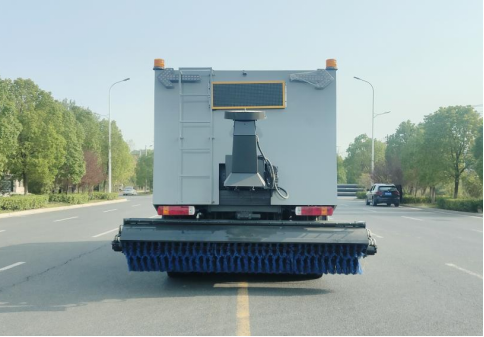

五、除雪滚技术特点

.

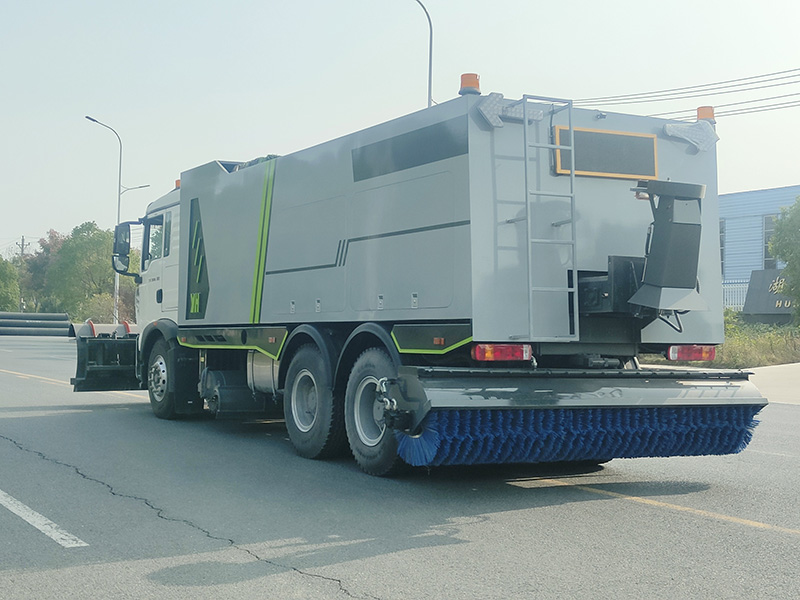

RXC-2500型后置除雪滚刷

一、结构

主要由防护罩、滚刷总成、旋转盘总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。

二、主要技术参数

1、除雪滚刷双向角度可调，左右摆角±30°，并随意可调。外形尺寸（长2500x宽1000x高800mm）。

2、作业宽度（mm）：≥2000mm

3、刷毛直径（mm）：≥550mm

4、转速（r/min）：70-250

5、左右摆角（°）：≥±30

6、扫雪厚度（mm）：≥90

7、刷毛材质：钢丝+聚丙烯

8、作业速度（km/h）：≥20

9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷且安全可靠。

10、除雪滚刷除雪作业中，随路面横坡坡度，自动调节功能。

11、除雪滚刷与车辆的安装及拆卸简单方便快捷。

12、除雪滚刷结构合理，作业时可将雪扫向一侧。

三、工作原理

它以底盘发动机取力器为动力源，带动液压马达高速旋转，进而驱动滚刷高速旋转，来清扫推雪装置作业后**下的残雪，提高路面的洁净率。

滚刷总成与旋转盘总成采用钟摆式方式连接，并用脚轮支撑相结合的结构。在遇到不平路段时，能够有效保证滚刷位置在除雪宽度方向上能随地势而变化，使刷轴与地面的距离保持在一定范围内，保证滚刷洁净度。旋转盘内有回转支撑轴承，连接在旋转盘上的辊刷总成，可以水平左右偏转，达到除雪要求。辊刷总成由液压马达驱动。

六、融雪撒布机技术特点

RXS-10000型 融雪剂撒布机

一、结构

链条输送，大扭矩减速器，液压马达传动，驾驶室可**，有电动防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照明灯。

二、主要技术参数

1、外形尺寸（mm）：≥6000x2100x1750

2、动力：液压马达传动

3、液压系统压力(Mpa)：≥16

4、液压流量(L/min)：40

5、融雪剂输送形式: 链条输送

6、马达排量(ml/r)：420

7、料仓容积(m³)：12

8、撒布宽度(m)：5～16可调

9、撒布量(g/㎡)：20～200

10、转盘直径（mm）：500

11、工作速度(km/h)：15～60 可调

12、**单元: CBN10

13、底盘取力

14、整机采用刮板链条式输送，抛盘采用不锈钢材质。

15、附件;顶部设有防雨罩

16、料仓震动器（选装）

17、安装摄像头，观测料仓物料多少（选装）

三、工作原理

通过液压泵带动马达旋转，把料斗中的融雪剂输到撒料盘，由马达带动高速旋转的撒料盘把融雪剂均匀撒出。具有撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。

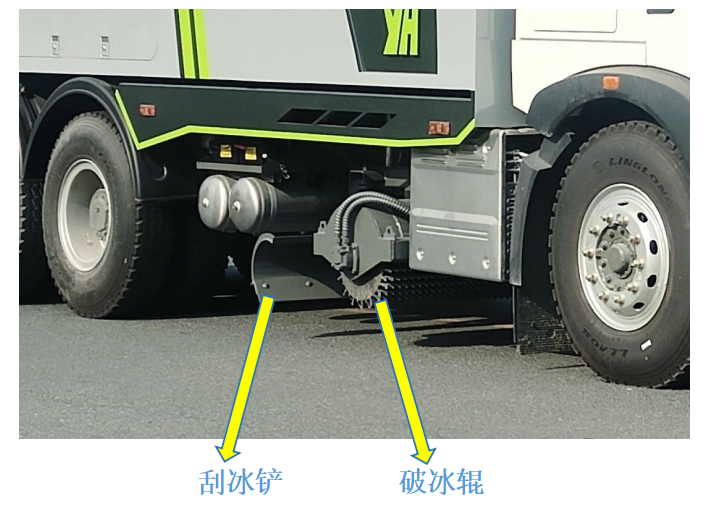

七、路面随形破冰除雪机

RXP-2500型中置破冰系统

双液压系统驱强力破冰辊，用于压实雪和结冰路面。高强耐磨合金钢冰铲，高效破冰除雪，不伤路面。

破冰机原理弧形金属齿轮上加装了几个**的特制弹簧系统，在路面前进的过程中，这些齿轮一方面能均衡向路面薄冰施加作用力，同时，弹簧系统会根据路面平整坑洼程度收缩和舒张，从而形成均衡的上下起伏冲击力，轧碎薄冰的同时，避免破坏路面。有效解决了传统道路除冰**除冰效能与路面保护很难兼得的痛点。”该设备可安装在环卫车辆前方，通过车辆推动前进，该设备有不同尺寸、型号，不仅可以清除主干街路薄冰对于一些小街背巷同样适用。

1、适用对象：重度压实雪，坚冰路面

2、整机尺寸：2500mm*430mm*450mm

3、作业宽度：2200mm

4、直径：≥370mm

5、可破冰雪：5mm-100mm

6、冲击重量：2.6T

7、作业时速：30km/h

8、破冰轮仿形能力：150mm

9、破冰轮形式：斜齿镂空式

10、结构：后置刮冰铲

11、高度： ≥425mm，

12、摆动角度：≥30°

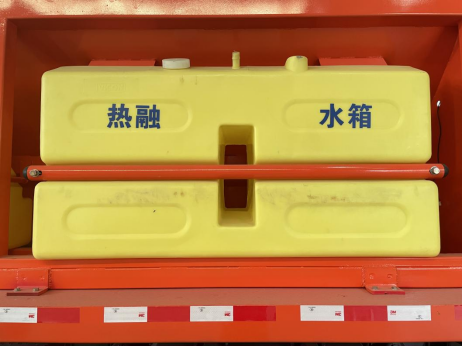

八、融雪液水箱（选装）

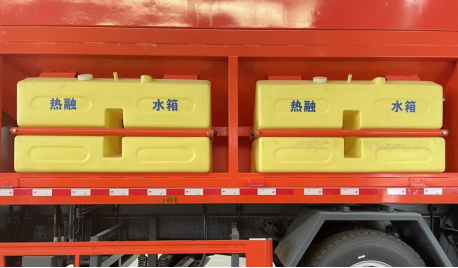

水箱容积3立方，水箱材质聚乙烯，后置不锈钢喷水架

九、**系统、液压系统、电气系统

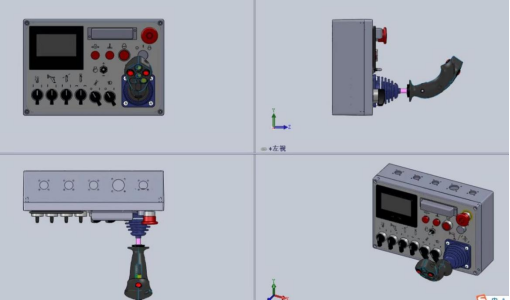

本车**系统采用集成**盒，操作简单，标识直观，能使驾驶员在短时间内掌握操作流程。1**盒电源开关2照明开关3**示灯开关4除冰铲升降5破冰升降（三马达同步）6 破冰开关7撒布机开关8雪滚开关9除雪滚升降

设备操作只需在驾驶室内对**盒进行操作即可，操作前接通取力器，打开**盒电源开关;随意点一空白处，进入到工作界面，扳动操作杆即可对雪滚、冰铲、破冰、撒布机进行操作。

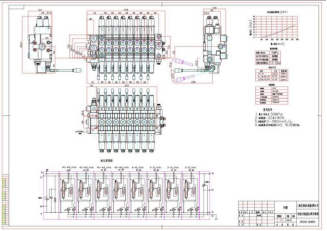

液压系统（★技术亮点）

优化设计的液压系统，系统内部热损耗小。装填与撒布可同步作业，工作效率高，作业循环时间短，操作简单等优点。

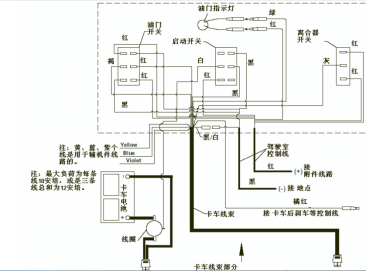

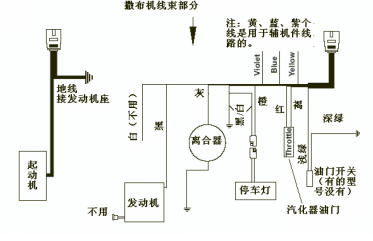

电气系统，见图 ：

十、整车功能特点：

一、功能齐全。整车集合铲雪、扫雪、除冰、撒布除雪剂、除湿等多种功能于一体，使整车功能**化。

二、工作效率高。能在各种条件下完成**稳定的撒布作业，撒布宽度达到16米，极大地提高了工作效率。

三、一键式操作设计。只须按一个键即可进行撒布除雪等作业，操作方便。

四、****。工作参数动态显示，除雪剂载量实时传输。

五、整车安全性高。驾驶室顶配置高亮照明灯，车尾配置LED屏显文字提示，提高了车辆行车及除雪作业过程的安全性。

六、可靠性高。该车采用自动和手动双操作系统，使用过程中若出现电气故障，只需开关切换，就能继续工作。

七、液晶触摸屏**，自带故障检查系统，液压电磁比例阀**破冰轮、除雪滚、撒布机快慢。

十一、我司对车辆售后服务作如下承诺：
