ABC5250TCXZZ6型除雪车产品介绍
（配置**重汽豪沃 25 吨底盘车、高速重型除雪铲、除雪滚、融雪撒布机）
一、除雪车总述
二、除雪车主要技术规格与参数
三、除雪车作业装置参数
四、除雪铲（选装）
五、除雪滚（选装）
五、融雪撒布机
六、液压及电控、电气系统
七、售后服务
一、除雪车总述

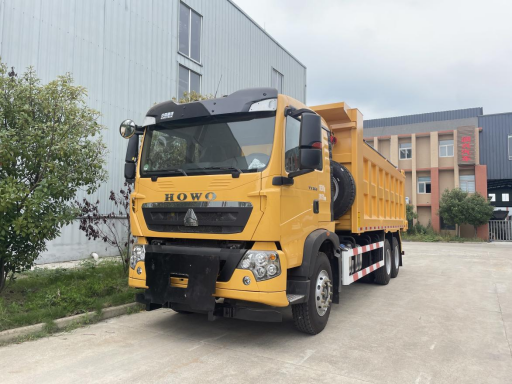

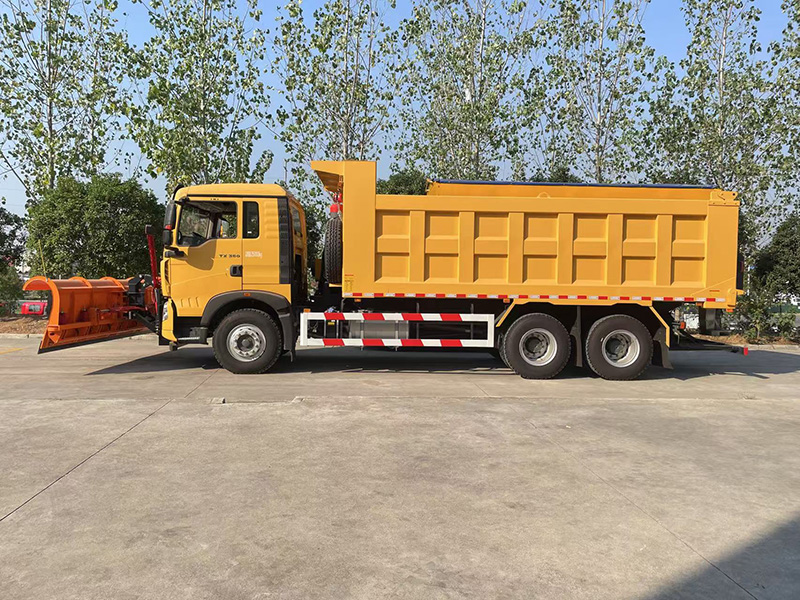

ABC5250TCXZZ6型除雪车用**重汽豪沃牌 25 吨底盘车、融雪撒布机、高速重型除雪铲、液压及电控系统组成。该除雪车是将推雪、铲雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。
ABC5250TCXZZ6型除雪车构成：
Ø **重汽豪沃 25 吨底盘车；
Ø 高速重型推雪铲（选装）
Ø 除雪滚（选装）
Ø 融雪撒布机；
Ø 液压与电控系统。
二、除雪车主要技术规格与参数
底盘配置：豪沃；TX5；基础款；专用车；环卫；TX-K驾驶室；手动后视镜；主气囊+副简易型座椅；MC07H.35-60发动机；9JSD150T-B变速箱+QH70法兰式取力器；VGD75自调臂前轴(鼓)；MCJ11BGY自调臂双后桥(鼓)；速比4.63；双层车架(8+5/280)；前后加强版多片簧(11/10)；博世方向机；公路版进气系统；标准版排气系统；ABS(4S/4M)；中位保险杠(非金属)；普通车轮；11.00R20轮胎(混合花纹/18PR)；手电一体电动举升；300L油箱；旋钮式PTO；**重汽智能通D版(专项作业车)；机械式电源开关；
整车技术参数
【主要技术参数】 | |||
产品** | 神百重工牌 | 公告批次 | 366 |
产品名称 | ABC5250TCXZZ6型除雪车 | 产品号 | ZSWPK7CD010 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 8870,8805 | 外形尺寸(mm) | 9950×2500,2550×3100,3200 |
整备质量(Kg) | 16000 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1430/2410,1500/2340 |
轴数 | 3 | 轴距(mm) | 3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470 |
轴荷(Kg) | 7000/18000(二轴组) | **车速(Km/h) | 80,89,110 |
其它 | 该车主要专用装置为撒布机和除雪滚刷,用于冬季撒布融雪剂,扫雪,铲雪.选装除雪铲,仅在除雪作业时安装除雪铲,前部带安装架整车长度(mm/前伸(mm)接近角(°)对应关系为:9950/160/18.侧防护采用Q235材质螺栓连接,后部防护由专用装置代替,离地高度(mm):495.ABS型号/生产企业:4460046300/威伯科(上海)管理有限公司.选用轴距(mm):4600+1350.选装限速装置,**车速(km/h)为80或89.驾驶室顶部灯具仅在除雪作业时使用.仅采用钢板弹簧悬架. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N464GF1 | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 豪沃牌 | 生产企业 | **重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 7180,8330,8630,8980,9730,10220,10430,11790,10150×2496×2920,3035,3335,3120,3635,3515 | 轮胎数 | 10 |
接近角/离去角(°) | 19/24,19/22,19/18,19/15 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20 |
钢板弹簧片数 | 11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/- | 前轮距(mm) | 2015,2035,2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850,1870/1870 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07H.33-60 MC07H.29-60 MC09.35B-60 MC09.35-60 WP8.350E61 MC11.40-60 MC07.31-60 MC07.34-60 MC07H.35-60 WP10H400E62 MC09.38-60 WP9H350E62 MC11.40-61 WP7H270E62 WP7H300E62 WP7H320E62 MC07.29-60 MC07H.31-61 MC07H.35-61 WP8.350E62 | **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 | 7360 7360 8765 8765 7800 10518 6870 6870 7360 9500 8765 8800 10518 6800 6800 6800 6870 7360 7360 7800 | 240 213 260 260 257 297 228 251 257 294 279 257 297 199 221 235 213 228 254 257 |
三、作业装置参数
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数 | 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
融雪撒布机箱体外形尺寸长×宽×高（mm） | ≥5300x2250x1750 | ||||
撒盘 | 离地（mm） | 600 | |||
宽（mm） | 500 | ||||
动力说明 | 底盘取力 | ||||
液压系统额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 1-20无级调整 | ||||
自重（kg） | 2380 | ||||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1400×1100 | ||||
作业速度（km/h） | 30～40 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 150 | ||||
材质/ 厚度(mm) | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||
四、除雪铲技术特点

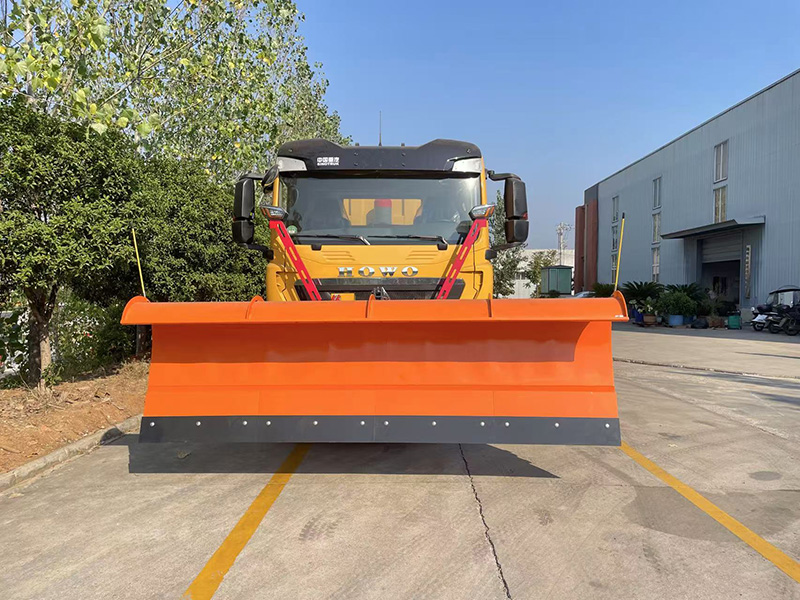

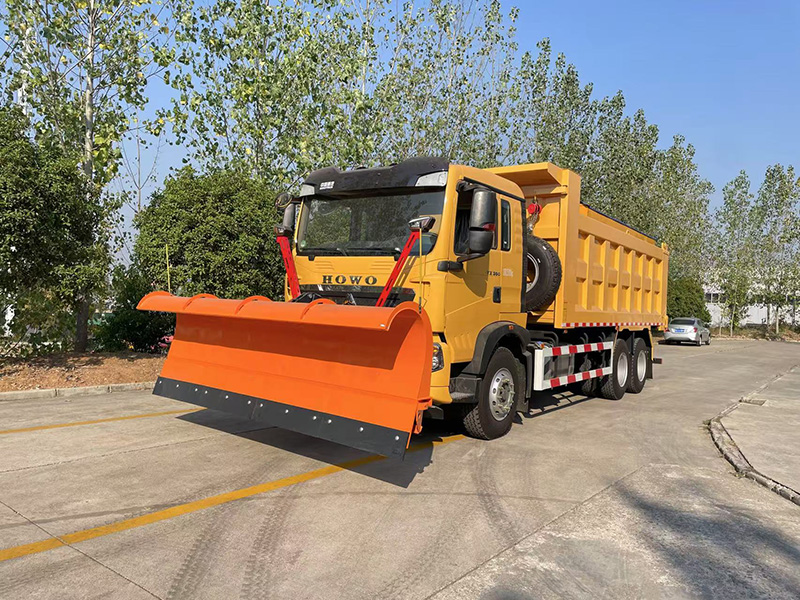

RXZ-3300型高速重型除雪铲（选装）
一、结构
主要由雪铲部分、雪铲高度调整机构、四连杆结构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。
二、主要技术参数
1、**推雪宽度（mm）：≥3300
2、**倾角推雪宽度（mm）：≥3052
3、左右摆角（°）：≥±32
4、上下倾角（°）：≥±5
5、避障高度（mm）：≥150
6、作业速度（km/h）：≥60
7、整机重量（Kg）：≥1050
8、铲体高度（mm）：≥1005
9、铲板厚度（mm）：≥5
10、铲刃厚度（mm）：≥16
11、离地**间隙（mm）：300-400
三、除雪铲性能特点
1、除雪铲选用**液压动力驱动，工作电压 24V。
2、除雪铲具有四段避障、自动复位功能，8个压簧，除雪时切削力大、速度快，扬雪距离远；
3、除雪铲采用液压**左右转向，转向角为±26°，便于轻松快速地改变清雪方向。便于清除人行道和板车道上的薄雪。
4、钢结构加强设计，底部耐磨材质的刃板可以更换。刃板与推雪板之间用螺栓连接，更换维护方便快捷。
5、采用悬挂式连接架与汽车底盘快速连接，安装、拆卸方便，可以与前置雪刷实现快速互换。
6、**器可以完成对除雪机具的提升、下降和左右偏转功能，**器按键、操作手柄灵活可靠，操作方便。
7、可选装照明系统，满足夜间作业需求。
四、工作原理
除雪车高速前进时，推雪铲与除雪车行驶方向倾斜±30º，将雪推向除雪车一侧，残雪厚度不大于10mm。四连杆机构分段避障，每段都具有自动避障、自动复位功能，每个小铲板都采用单独的四连杆机构连接在推雪铲横梁上；具有浮动和随路面仿形功能；铲体采用抗弯曲的坚固箱式结构确保高稳定性；保持铲体浮动时，铲刃除雪倾角不变；具有摆角机械限位功能；在提升油缸的上端设有压力传感器，安全保护装置，保护升降油缸不受冲击；**的液压单元给雪铲的动作油缸提供动力，保护司机视野。雪铲与底盘车连接采用挂板式连接系统；配备**的**盒，驾驶员在驾驶室内即可对除雪铲进行各种动作的操作，方便快捷且安全可靠。

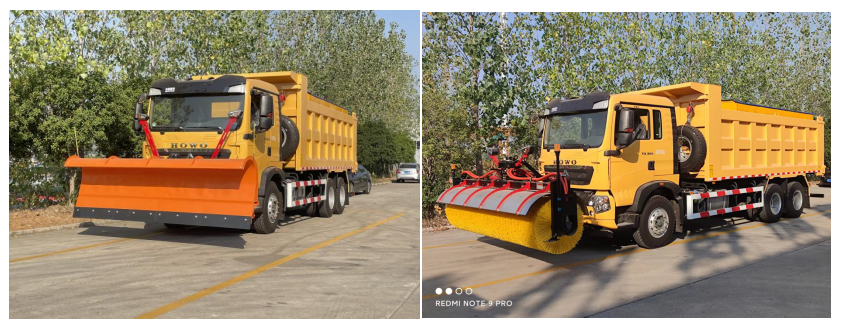

（可选装自带动力除雪滚/抛雪机/护栏清洗机）
五、除雪滚（选装）

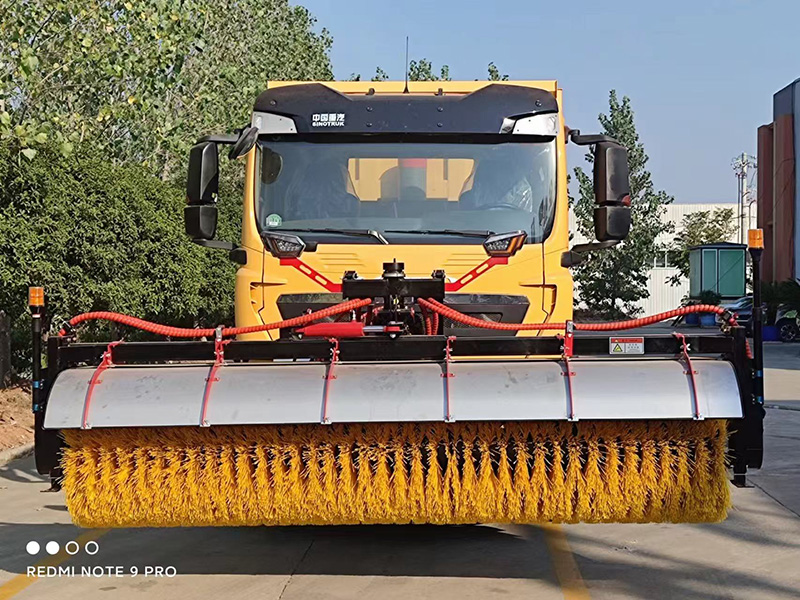

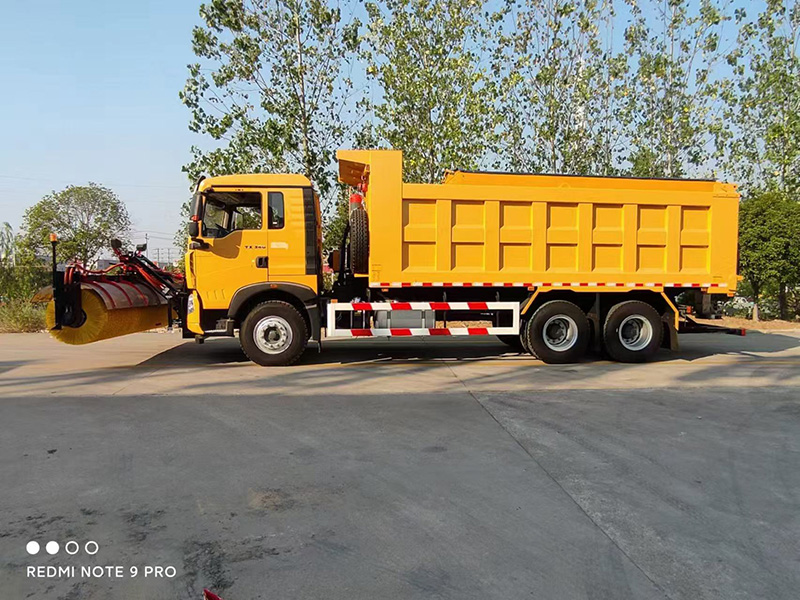

RXC-3500型除雪滚刷
一、结构
主要由防护罩、滚刷总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。
二、技术参数
1 | 外形尺寸： ≥3500mm×≥2100mm×≥1800mm |
2 | 雪刷宽度： ≥3300 mm； |
3 | 滚刷直径：800 mm； |
4 | 刷片类型：凹凸式； |
5 | 刷毛材质：进口尼龙、镀锌钢丝； |
6 | 转速：400r/min； |
7 | 安全示宽灯：2根柔光LED灯柱带弹性底座； |
8 | 马达数量：两台； |
9 | 马达排量：310ml/r； |
10 | 摆角形式：双液压油缸； |
11 | 液压**偏转角度： ±30 ° ; |
12 | 上下浮动角度：15 ° ; |
13 | 支撑轮数量：2 个；350-100 |
14 | 定位支撑机构规格：410×150 mm； |
15 | 定位定位支撑机构轮胎材质：实心耐磨橡胶轮胎； |
16 | 作业速度：5-40 km/h； |
17 | 雪花飞溅挡雪板：1 件； |
18 | 液压油箱：80L； |
19 | 大功率温控散热器当液压油温度达到50度时自动启动开始散热； |
20 | 快插接头：进口； |
21 | 采用梯形四连杆机构，框架摆动自适应系统； |
22 | 液压马达与滚刷连接形式：通过聚氨酯材质的弹性联轴器插入刷轴提供动力； |
23 | 操控系统采用驾驶室内一体化**器**，在驾驶室内即可方便**滚刷工作； |
24 | 刷毛为聚丙乙烯材质，高韧性，使用寿命长，刷毛耐磨损、弹性抗弯曲、不损坏路面； |
25 | 刷毛与地面接触高度可根据需求通过调轴方式自动调整，刷毛磨损后可通过连调整杆用简单方式对滚刷进行单侧高度调整；雪刷可以自动适应路面横坡变化角度，可以保持与地面切合及扫雪**受力角，遇不平路面自动仿形； |
26 | 滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用； |
27 | 滚刷支撑轮采用实心轮胎，随动转，滚刷与地面接触面积可调整； |
28 | 滚刷四连杆升降系统自带偏转结构，可进行横向地面仿型，自适应不平度在10 度范围内的横向路面； 清扫作业时滚刷可根据路面情况、降雪情况，通过回转油缸进行左、右调节，可保证机组前进时被清扫的积雪沿滚刷轴方向向道边一侧堆积， 以达到**清扫效果； |
29 | 滚刷与车体采用安全可靠的快速连接方式，与配套车辆快速完成拆装，与雪铲 能够方便简单快速互换。 |

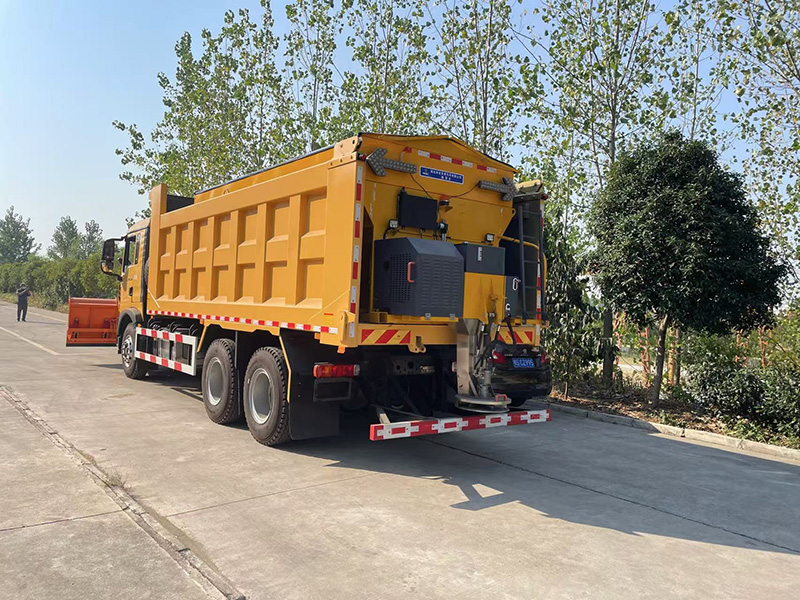

六、融雪撒布机技术特点
RXS-10000型 融雪剂撒布机
一、结构
链条输送，大扭矩减速器，液压马达传动，驾驶室可**，防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照明灯。
二、主要技术参数
1、外形尺寸（mm）：≥5300x2250x1750
2、动力：液压马达传动
3、液压系统压力(Mpa)：≥16
4、液压流量(L/min)：40
5、融雪剂输送形式: 链条输送
6、马达排量(ml/r)：420
7、料仓容积(m³)：10
8、撒布宽度(m)：1～20可调
9、撒布量(g/㎡)：20～150
10、转盘直径（mm）：500
11、工作速度(km/h)：15～60 可调
12、**单元: CBN10
13、底盘取力
14、整机采用刮板链条式输送，抛盘采用不锈钢材质。
15、附件;顶部设有防雨罩
16、料仓震动器（选装）
17、安装摄像头，观测料仓物料多少（选装）
三、工作原理
通过液压泵带动马达旋转，把料斗中的融雪剂输到撒料盘，由马达带动高速旋转的撒料盘把融雪剂均匀撒出。具有撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。
七、**系统、液压系统、电气系统

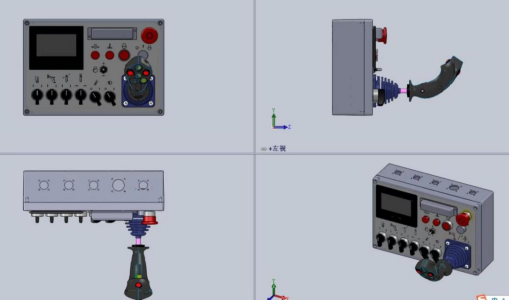

**系统（选装**器 ）
本车**系统采用集成**盒，操作简单，标识直观，能使驾驶员在短时间内掌握操作流程。
设备操作只需在驾驶室内对**盒进行操作即可，操作前接通取力器，打开**盒电源开关;随意点一空白处，进入到工作界面，扳动操作杆即可对雪滚、冰铲、破冰、撒布机进行操作。

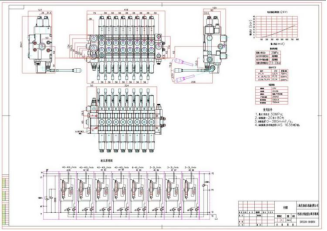

液压系统（★技术亮点）
优化设计的液压系统，系统内部热损耗小。装填与撒布可同步作业，工作效率高，作业循环时间短，操作简单等优点。

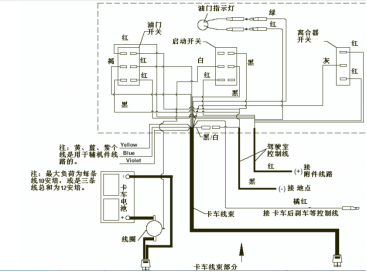

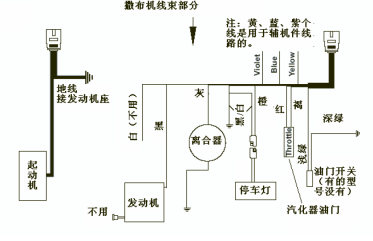

电气系统，见图 ：
八 、我司对车辆售后服务作如下承诺：
售后服务承诺 | ||
1 | 技术培训方案 | 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。 |
2 | 售后服务方式 | 底盘部分的维修可在用户使用地就近的底盘生产厂家服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。专用装置部分的维修，可采用电话、传真的联系方式，我方在接到用户电话后2小时内给出处理方案，必要时24-48小时内派出专业维修人员前往使用地解决。 |
3 | 免费维修方案 | 免费维修方案、期限供货方提供的设备“三包”期为一年或行驶30000km,在“三包”期内，底盘部分的免费维修在用户所在地的东风汽车技术服务站进行，专用装置部分的免费维修由供货方派专业技术人员上门进行。如因违规操作或使用不当、意外事故、人为损害等造成的质量故障，供货方提供及时的维修服务，维修费用由用户承担。 |
4 | 免费维修期限之后配件供应、价格 | 免费维修期限之后(“三包”期之后)，设备出现故障需要换配件，底盘部分可在底盘生产厂家服务站进行，专用装置部分由我方直接供应，配件价格按照成本价供应给用户，维护期限为终生。 |
5 | 承诺 | 凡购本公司专用车，实行“三包”期一年或行驶30000km公里，终身维修维护，售后服务24-48小时到位解决。 |
6 | 服务宗旨及目标 | 快速、果断、准确、周到、彻底；服务质量赢得用户满意。 |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
