四驱拖拉机光伏板清洗车技术参数

 一、产品概述

四驱拖拉机光伏清洗车采用拖拉机做为承载，它适用于各种路面太阳能光伏面板的清洗工作，该清洗设备主要由拖拉机主体、电控系统，液压系统、清洗臂、水路系统等主要部分组成，由拖拉机动力输出和电控系统**液压设备来实现清洗刷对光伏面板的清洗工作。根据我国荒漠光伏电站的特殊环境设计、研发、制造的专业化清洁设备。它适用于路面洒水，光伏板、定日镜清洗，亦可用于园林绿化及应急消防等。低压系统具有自吸自排功能，可以实现对罐体自行加水，该车实现了智能化机械作业，大量节约了人工以及用水，省时省力。

二、产品配置

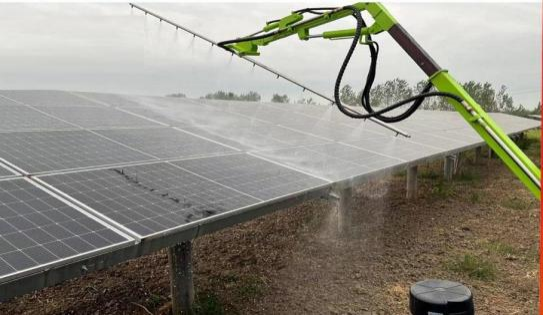

拖拉机光伏清洗车：采用雷沃欧豹 4X4 拖拉机底盘，全柴 90 马力国三四缸 发 动 机 ， 12 ＋ 12 按 式 同 步 器 换 挡 ， 油 箱 容 积 60 升 ， 轴 距 2072mm，8.30-20/12.4-28 平花轮胎，**双作用离合器。上装配置：尾部配备 2 方不锈钢水箱，高压水**及卷盘， 清洗臂由两节组成，被固定安装在可旋转塔台上，通过液压油缸和截止阀液压流量变化来实现各节喷淋臂摆动，五轮液压驱动引擎搭配液压锁死装置，使刷子臂 180 度旋转。喷淋杆排布有 13 个喷嘴，将水直接喷洒在电池板表面，通过**器将水流喷洒在选择清洗一端，喷淋架左右摇摆30 度，喷雾喷嘴，细微雾化型。

三、产品参数

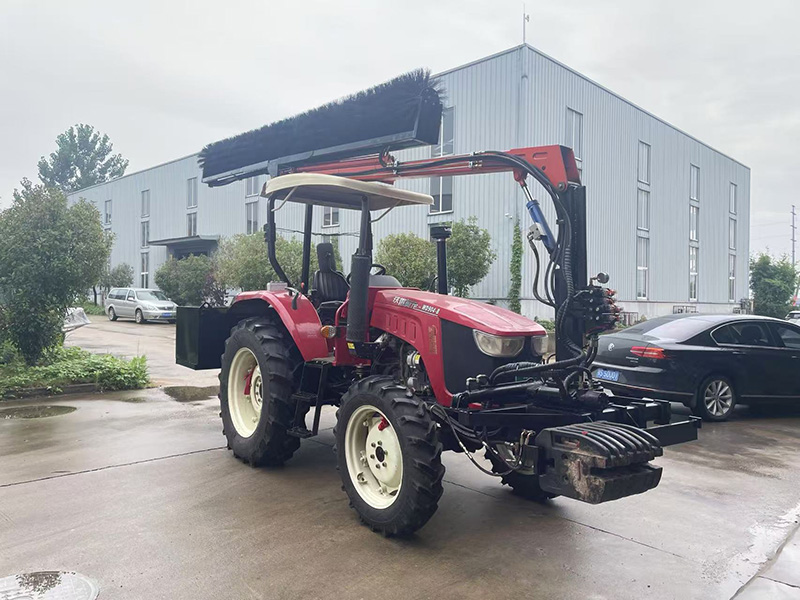

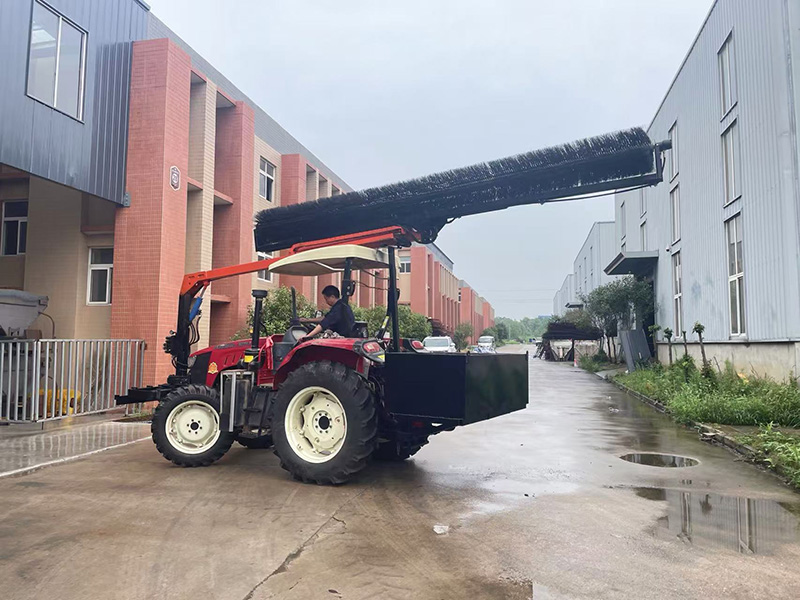

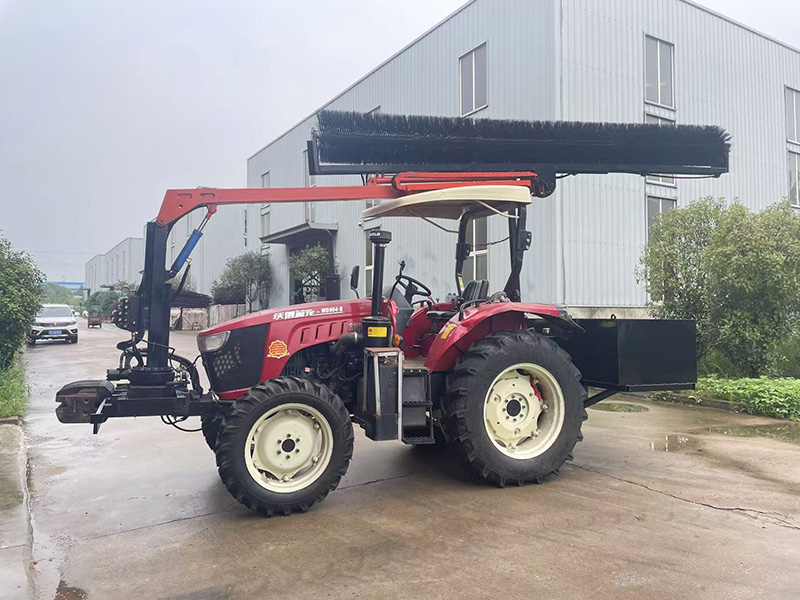

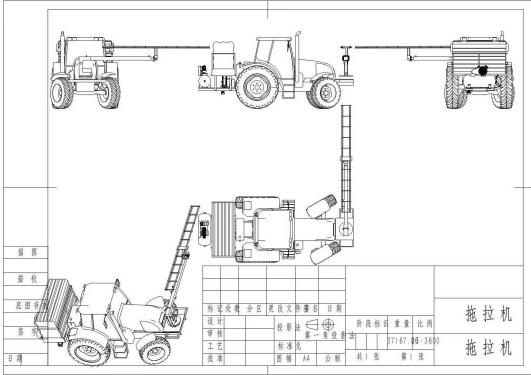

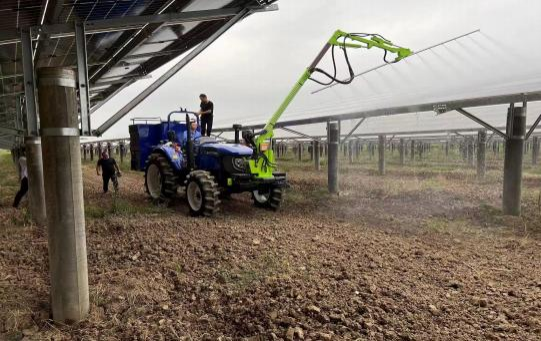

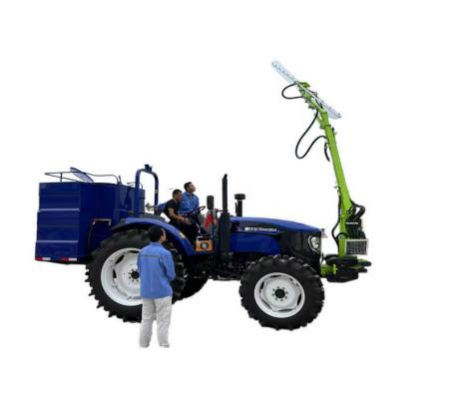

四、产品图片

五、光伏板清洗设备使用操作方法

**部分：清洗设备驾驶操作

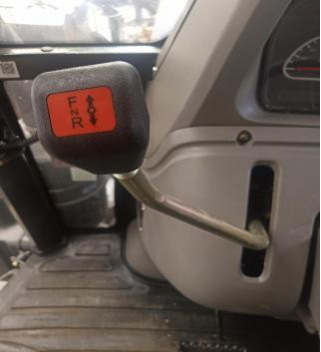

1.驾驶档位

前进（F）空挡（N）后退（R）

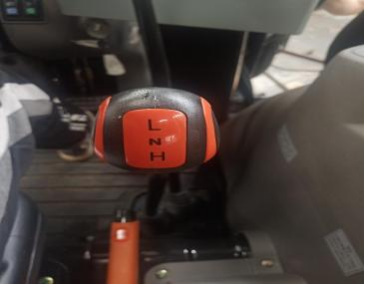

2.高低速档位

高档位（L）空挡（N）低档位（H）

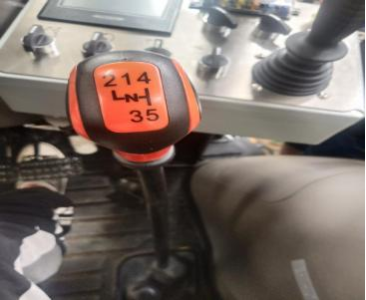

3.变速档位

空挡(N)1（ 一档）2（二档）3（三档）4（四档）5（五档）

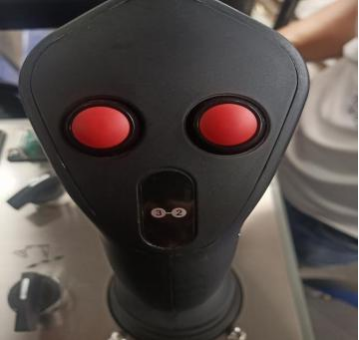

4 、清洗臂档位

(3)(清洗臂上下)                                     (2)(清洗刷角度上下)

按下按钮前推清洗臂（上）

按下按钮后拉清洗臂（下）

按下按钮前推清洗刷（上）

按下按钮后拉清洗刷（下）

**部分：清洗设备操控

1.分动装置

拉杆向前（清洗设备）——拉杆向后（水箱水泵）

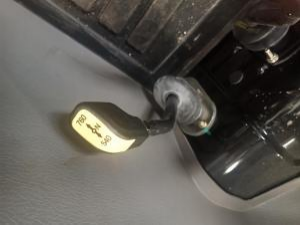

2.  动力**手柄

760（动力开启）空挡（N）540（动力关闭）

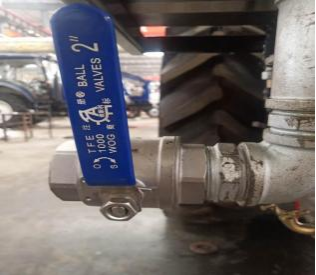

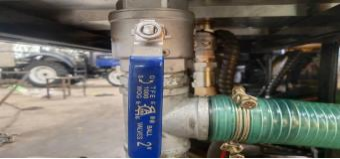

4.供水总开关

拉杆上拉为（开）      拉杆平行为（关）

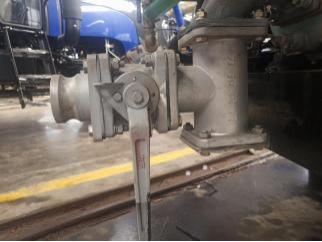

5.排水开关

拉杆平行为（开）     拉杆上拉为（关）

6 、 自吸水总开关

拉杆下拉为（关）     拉杆平行为（开）

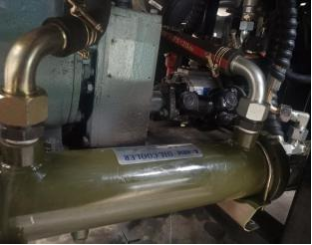

7.水冷系统

该装置为水冷系统用于工作时降低油管温度，避免油温过高对液压油管的损伤。工作原理是：水冷系统的水管是和水箱连接在一起的，水箱有水，水冷系统中就会有水，液压油箱的回油主管道和水冷系统中的油路是连接在一起的，依靠水冷系统中的水将回入液压油箱的液压油进行降温处理。

8、液压工作压力表

操作清洗液压装置时，压力表会显示油路中液压油的压力，一般正常工作压力在8-15Mpa 之间，不工作的时候不会显示压力；工作时油表指针会转动，压力过小，操作液压动作就会比较迟缓，压力过大，容易造成液压油管接头的爆裂；定期检查液压油箱的指示窗口，检查液压油的容量与温度。压力表基本不会损坏，也不需要人为的调动，定期检车液压油即可。

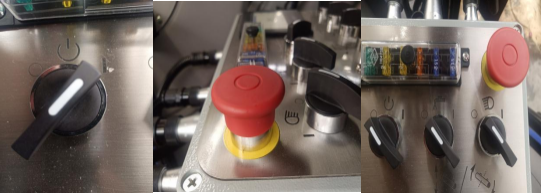

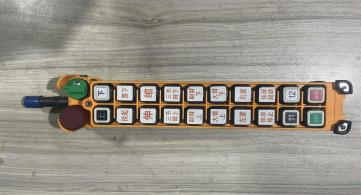

9、开关

电源开关        紧 急 电 源 开 关

开    关         按下（断电）    拉起（恢复）

六、拖拉机式光伏清洗装置要求

1、清洗车具备干湿两用，干洗和水洗都兼容。

2、动力采用 160 马力雷沃四驱拖拉机，轮胎均使用宽胎轮胎适合在沙漠电站上行驶。

3、清洗滚轮长度 5200mm，清洗车工作时滚轮上安装有距离传感器，具备自动调节功能，防止撞击光伏组件，造成组件损坏。

4、清洗车易损件需要工厂提供清单，并随车配备一定数量满足 2 年（配件另收费）内更换要求（轮胎等标准件除外）。

5、清洗车满足海运条件，可供出口使用。

七、 日常保养

1、经常检查水路系统的联接件，开关及吸水胶管等部件部位的密封情况，如发现渗漏应即恢复或更换密封件。

2、经常检查水罐、泵架、支架的固定情况，所有螺母应旋紧，保证联接紧固可靠。

3、经常检查取力器与水泵的联接情况，应联接可靠，运转正常，使用中若发现取力器和水泵漏油，应更换密封件。

4、 整车水路系统无防冻装置，因此严寒地区，气温摄氏度以下使用后，应立即将水泵、水罐及水路系统中的积水全部放净，注意水泵放水螺塞放水后应关闭严密，确保密封，否则将影响水泵吸水。

5、罐体上的油漆不得粘上汽油和煤油，因为这样会使油漆加速损坏。按期检罐体上的油漆质量，当油漆损坏时，就及时补漆，以防罐体产生锈蚀 。

6、汽车底盘和发动机部分的使用与保养详见载货汽车使用说明书。

7、球阀通过的介质不宜过脏，以免伤害密封环，降低环阀使用寿命，各球阀不宜长期处于半开状态下工作，否则易使密封环变形。

8、 进泵滤网应经常拆洗，以防渣滓堵塞滤网，影响流量。

9、 由于罐体与汽车大梁之间垫有木胶垫，水罐载重后各 U 型螺栓由于木胶的变形会发生松动，因此在车重载后，必须定期拧紧 U 形螺栓，尤其是新车使用时必须做到这点。

八、售后服务

★服务宗旨

公司秉承“诚信、务实、精益、创新、服务**、用户**上 ”的宗旨，致力于“服务就是发展 ”的原则。

★服务项目

1 、当您需要咨询或维修时，请与我厂售后服务部联系，并将购买凭证妥善保管，以确认该设备在保修期内。

2 、底盘车的售后服务工作由底盘车厂家负责；本厂仅对车辆的加装设备部分实行“三包 ”，在使用过程中，无论何时何地出现故障或问题，请来电、来函联系，我们将及时给予处理，在接到信息 24 小时内给予明确答复。

（1）三包内容及期限：1 年

a、设备自购车之日起（以购买**为准）一年内（国内）可享受“三包 ”；

b、设备自售出之日起十日内设备实行全包（以交货日期为准），即所有零

部件因制造质量造成零部件损坏或不能满足设备使用性能要求的，我厂实行“三包 ”；

c 、“三包 ”期内确因质量原因造成故障，我公司实行包修；

d 、该设备易损部分不享受三包。

（2）以下各项不属于“三包 ”范围：

a 、非正常使用和自行改变设备结构所造成故障的设备；

b 、**肇事引起的损坏（含无证驾驶、违章肇事）；

c 、未经公司同意， 自行拆装或调整不当造成故障的设备；

d 、未经公司同意擅自将总成或部件拆卸成零件，且无法辩认产地和无法确认责任及原因分析的设备；

e 、未经公司同意或鉴定自行处理的事故设备；

f 、因调整不当或未进行检查调整而使用造成故障的设备；

g、低值易耗、易损件（如电器、玻璃、橡胶、塑料制品件等）；各类标件、轴承。

4 、不属于“三包 ”范围的设备，我公司本着对用户负责，提供方便给予维修服务，但应适当收取费用。

5、您对本厂该产品或其他产品的合理化建议，请向我今后服务部提出，以便本厂及时采纳，本厂全体员工向您表示**诚挚的谢意！
