东风途逸3方扫路车参数配置

车型简介：

东风2600轴距扫路车是我公司研制开发的集扫路喷水降尘多功能一体的扫路车。具有路面清扫、路面清洗、路沿和路沿石立面刷洗、喷雾降尘、低压冲洗等多种功能。市场占有率高，性能可靠特别适用于城市广场、道路路面和路沿的高清洁度保洁作业，也适用于城市广场、道路路面和路缘的清扫、清洗等普通保洁作业。该车采用东风途逸二类底盘，加装副发动机、风机、垃圾箱、清扫装置、低压降尘系统、吸嘴、低压冲洗系统、清水箱、高压清洗系统、液压系统、电控系统等部件改装而成。

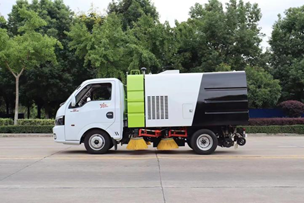

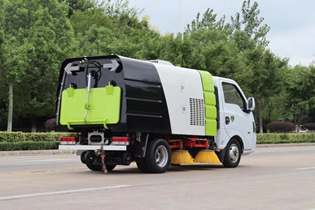

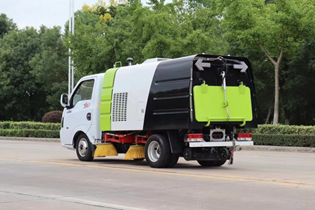

产品图片：

   主要技术参数：

4个中置扫盘，带3档调速；云内副发动机；三洋马达；施耐德控件开关；上海黎航电磁阀组；免维护自分离式离合器；免维护离心风机；不锈钢垃圾箱；尾部LED箭头灯；手动泵应急系统；刷臂转动机构使用高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管。

底盘配置：

东风途逸3方扫路车采用东风环卫车专用底盘，2600MM轴距，柳汽113马力发动机，1650/单排，5档变速箱，175R14真空轮胎，前后桥1.5/2.5。油刹.标配动力转向，前盘制动，中控门锁，电动门窗，定速巡航，蓝牙电话，LED日间行车灯，ABS，空调，预留取力器窗口，全国联保。

细节展示：

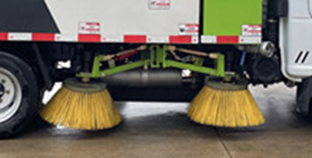

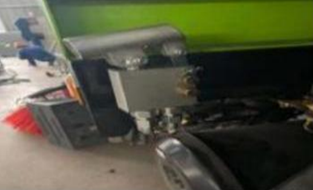

中置扫盘，中置4扫盘	上海黎航电磁阀组，可靠性高，使用寿命长，叠加阀组模式 ，设计合理故障率低
手动泵应急系统	大功率耐磨免维护离心风机 ，噪音低、 效率高、风量大 ，使用寿命长。

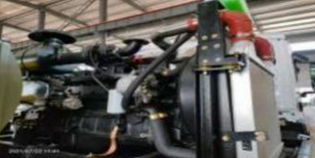

副发动机：云内发动机57马力，副发动机加装空气滤芯，机油滤芯，有效防止副发动机进灰尘，导致拉缸。	自动离合器，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、 使用寿命长、低噪音、低油耗量和节省成本的优点。

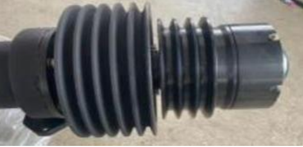

后置吸盘	尾部LED箭头灯，起**示作用。

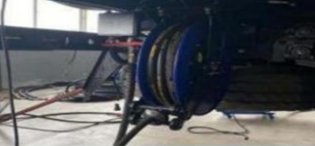

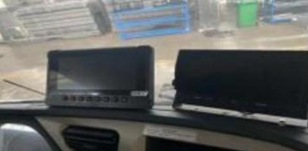

手持高压水** ：20米自动回位卷盘，可清理墙面小广告，地面顽固泥渍，亦可冲洗车辆。（选装）	倒车影像/车辆集中**PLC驾驶室操作作业，倒车影像。一键操作系统。（选装）

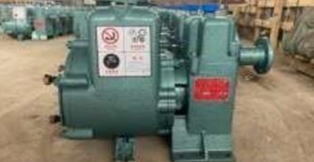

低压水泵：采用上海新西山电子水泵，效率高，可靠性好是目前国内主流品牌。

产品亮点：

1、扫路车摆线马达采用知名品牌，使用寿命长，稳定可靠，故障率低；液压管路采用德国标准技术密封结构形式，抗震动性好，密封可靠性高，可实现无泄露的密封效果；关键电控元件采用德国进口，可靠性高，使用寿命长。副发动机采用云内57马力柴油机。安装大功率专用风机，吸扫效果好。采用进口电磁组阀，安装新西山电子水泵，。后垃圾箱后部带LED箭头指示灯。

2、液压元件采用集成叠加设计，驾驶室电液集中**，操作方便；

3、高强度碳钢水箱/垃圾箱，管路系统无泄露，解除你漏油漏水的烦恼

4、可调节的雾状喷洒水压尘，在节水的同时消除二次污染；

5、副发动机与风机之间的传动设置设有自动离合器装置，保证副发动机空载起动和副发动机停机时与风机的自动脱离。

6、功能多，一车多用  具有路面清扫、路沿和路沿石立面洗刷和喷雾降尘。可作为扫路车、洒水车和喷雾降尘车使用。用作扫路车时，清水箱容积大，达1. m3。用作扫路车时，一遍洗扫作业，路面洗净率可达90%以上。清洗路缘时，可同时对路缘石立面、贴近路缘的道路路面进行洗刷，对路缘石顶面进行冲刷，并将污水和垃圾收走，能很好地解决路沿的清洗保洁问题。遇干燥气候，可利用喷雾降尘装置进行喷雾降尘。

7、风机  采用扫路车专用风机，具有效率高、噪声低、性能曲线平坦、高效区宽广、工作可靠、使用寿命长等特点。

8、结构**，性能优良  采用了“中置四立扫＋后置马蹄形吸嘴”的**技术结构。四立扫结构具有清扫效率高，故障率低，维护方便。后置马蹄形吸嘴增大了吸污宽度，内置喷水降尘喷头，有效抑制浮尘，减少飞溅造成的污染。

9、组合式低压降尘喷水架    低压压清洗喷水架由左、右扫盘和吸嘴内喷嘴组成，附装在吸嘴上或吸嘴内，作业时喷嘴离地高度固定不变，不随整车载荷变化，能达到和稳定**的清洗效果。左、右喷水架随扫盘外摆、收回由油缸驱动，电控系统自动**。左、右喷水架同时摆出时，清扫宽度不小于3m，单边摆出时，清扫宽度不小于2.5m。

10、后置马蹄形吸嘴    吸嘴几乎与车轮内轮平齐，提高了工作效率和作业清洁度。

11、造型新颖，整车美观   矩形结构的清水箱、垃圾箱，瓦棱式的表面造型，合理的整车长、宽、高配比，使整车造型美观大方，耳目一新。

12、有多种作业模式可供选择   系统设置了全扫、右扫共2种作业模式，低压清洗系统的左洗、右洗和全洗三种作业模式，喷雾等作业模式。用户可根据作业需要，选择合适的作业模式进行作业。

13、风机自动离心离合器    为便于扫路作业时，副机启动时风机不跟转，加油门转速提高时自动咬合风机传动系统，本离合器采用国内知名品牌厦门南超离合器，具有设计合理，故障率低，工作噪音小，是目前市场上主流品牌。

14、左、右扫盘    左、右立扫采用了扫路车两用扫盘，扫盘具有防撞避让自动复位功能，能紧贴路沿石作业而不被损坏，作业适应性强。

15、低压电子水泵   上海新西山电子水泵，效率高，可靠性好是目前国内主流品牌。

16、全方位报**装置   设有水温报**、机油报**、液压油压力报**装置。

17、扫盘灯  左、右扫盘配备了照明灯，方便在夜间或亮度不够的环境下作业时，监视扫盘的工作情况。

18、电控系统  本扫路车全电控操作，可以在驾驶室内实现扫路工作垃圾倾倒工作，仪表显示，副机工作水温、机油报**、转速、主要**开关采用进口开关，**盒装在驾驶室中部，采用标准插头管线接口，可快速跟换电子元件，具有故障率低，便于维护，外形美观的特点。

备注：以上所列参数供用户选购参考，本公司保留改进产品的权利。

操作方法及注意事项：
1、**箱面板开关作用
⑴ 电源开关:是用来向PC机供电的，按下此按钮，PC机处于工作状态，电源灯亮表示接通。
⑵ 加压开关：按下可增大侧刷对地压力。
⑶ **开关：按下后车箱后上方**闪烁示**。
⑷ 起动停止开关：用来**开始或中止清扫作业，按下开始作业，再按一下则停止。
⑸ 左侧刷开关:按下左侧刷单独工作，同时按下左宽刷，则左侧刷与宽刷同时工作。
⑹ 右侧刷开关:按下右侧刷单独工作，同时按下右宽刷，则右侧刷与宽刷同时工作。
⑺ 工况选择开关:用来选择副发动机的转速，它有三个位置，对应副发动机的三种转速:怠速700-800转/分；一般工1600-1800转/分；增强工况1900-2100转/分。其中“一般和“增强”为作业工况。通常使用“一般”工况。对于特别密集的垃圾或是为了获得**快的作业速度，可以使用“增强”工况，但作业时间不允许过长。
⑻ 起动、停止开关：用于副发动机起动、熄火的**，有三个位置：熄火、零位、起动。扭动开关**起动位置，则副发动机自动起动，然后应将锁匙向回拧**零位。
⑼ 工作灯开关：夜间进行清扫作业时，可分别打开左、右两侧的工作灯。
⑽ 油压指示灯：灯亮表示副发动机油压力过低。
⑾ 摆角指示灯开关: 用于**宽刷向左、右摆角。
⑿ 准备好指示灯：用于指示电**系统是否正常，灯亮时已经准备好，可以操作。
⒀ 转速表：显示副发动机转速。
⒁ 水温表：显示副发动机冷却水温度。
⒂ 气压表: 显示气动系统内管路压力。

2、操作步骤
⑴ 检查**箱上所有开关都应在关断位置、零位、或中间位置：功能开关处于中位；取力器开关处于按下位置。
⑵ 接通底盘电源。
⑶ 起动底盘，使底盘气压升**0.6Mpa，宽扫刷自动提起。
⑷ 打开PC机电源开关（电源灯亮）、**开关（**亮）。
⑸ 将工况选择开关拨**“怠速”工况位置，顺时针扭动锁匙开关，待副发动机后（可由声音及转速表观察到）松开锁匙，（切勿向逆时针方向扭动）。一次点火时间不应超过3-5秒。一次点火失效可间隔一会儿再次起动，若连续三次点火失败，应查明原因后再起动。
⑹ 亮工作灯（指夜间作业用）。
⑺ 设定工作状态。根据路面情况，设定工作状况。工作状态的设定时间不受操作步骤的限制，可以在作业前设定,也可以在作业中临时改变，但临时改变时需要重复一下启动停止按钮。
⑻ 当副发动机水温升到40℃，按下启动停止开关，开始清扫作业。
 3、作业中注意事项
⑴ “一般”工况是一般作业经常使用的工况，此时已有足够的力量吸入砖瓦等垃圾。“增强”工况有更强的抽吸能力，可以吸入密集的垃圾或获得很快的作业速度，但不应经常使用，可视路面垃圾密集程度定期使用。
⑵ 当路面垃圾较密集（即尘土较厚）时，宜应缩窄清扫宽度，多清扫次数，保证清扫效果。
⑶ 作业中遇到大块垃圾如酒瓶、砖头时，按下摆角指示灯开关，此时吸口前沿会向上翘起。待垃圾进入吸口后再将摆角指示灯开关复位。
⑷ 需要临时中止作业时，如遇到**信号红灯，可按一下“启停”按钮使之处于停位。清扫系统将迅速回收，喷水停止，但副发动机继续运转。
⑸ 遇到厚层的或粘结在路面上的垃圾时，按下“加压”按钮，侧刷会增大对地面的压力 ，以掀起垃圾，保证清扫效果。
⑹ 作业中遇到吸口无法吸入的大体积垃圾如纸箱木板、竹筐等物时，可按一下“启停”按钮使之处于停位，
然后下车拾起垃圾 ，抛出路棉，再继续正常作业。
⑻ 作业过程中，应经常检查水箱水位（厢体右下角有一水位标尺），及时补充水箱水，以免因水箱缺水而做成水泵损坏。
⑼ 在清扫作业中，需转弯或后退时，必须停止清扫作业，收回侧刷，提起宽刷及吸口。
⑽ 作业时，未作业的一侧吸尘软管口应加盖盖板，保证密封效果.
 4、停机
⑴ 将“工况选择” 旋**“怠速”位。
⑵ 先关闭喷水、加压、功能开关，再按“启停”开关。
⑶ 副发动机在怠速状态下运行数秒钟后，将点火开关逆时针旋**“熄火”位置，待充电指示灯亮后松开锁匙, 充电指示灯灭。
 5、垃圾排放
⑴ 将车驶**垃圾排入点，倾倒垃圾时，车的两后轮必须保持水平。
⑵ 将底盘变速杆置空档，踩下离合器踏板，拨出取力器开关，松开离合器踏板。
⑶ 将手动阀组右侧手柄外搬，充分打开后舱门。然后将左侧手柄向外搬，箱体缓缓升起，倒出垃圾，若部分垃圾附着在舱壁上，可用随车所附工具清理干净，再用水冲洗干净。
⑷ 落下箱体，关好后舱门。
 6、车辆存放
⑴ 将垃圾箱内、吸口盖板、滤网、后舱门、吸尘软管内、保险杠、吸口及支架等冲洗干净。
⑵ 存放时后舱门下端应开启200-300mm，以便舱内通风干燥及密封胶条不易变形。
⑶ 冬季存放时（指结冰地方）应排空贮水箱、水泵及管道中的积水，以免冻裂。
 7、有关注意事项
⑴ 箱体举升起时，必须撑起安全支架。
⑵ 底盘气压不足时，不能按上取力器和起动副发动机。
⑶ 贮水箱无水，液压油箱无油时，不准起动副发动机。
⑷ 水箱无水、工作液压油不足时不准作业，不准起动副发动机。
⑸副机机油不足时，不准启动副机。
⑹清扫作业时吸尘座圈盖一定要放在不工作的一方上
⑺要把离合器踏到底才能按上取力器开关。
⑻后**不亮时不准清扫作业。
⑼副机在加速过程中不准清扫作业。
⑽ 排放垃圾时，必须先打开后门舱门，然后再升起箱体。
⑾ 车辆左右倾斜时不准升起箱体。
⑿ 不应将箱体升到极限位置。
⒀ 箱体升起时，车辆不准行驶。
⒁ 箱体落下后，一定要按下取力器开关。
⒂ 冲洗箱体时不应溅湿副发动机和电气设备。
⒃清洁干净箱体尾门周边后才能关上后门。
⒄吸口、侧扫刷、宽扫刷没有收起前不准倒车。
