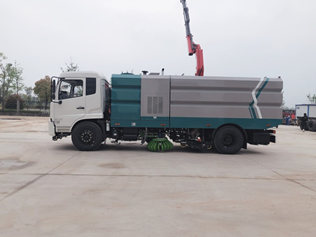

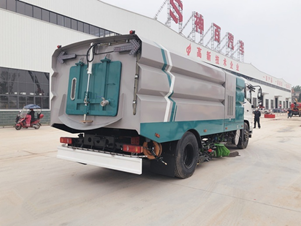

东风天锦16方洗扫车参数配置

车型简介：

东风天锦5000轴距洗扫车是我公司研制开发的集洗扫扫路喷水降尘多功能一体的洗扫车。具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有 “全洗扫”、“左洗扫”、“右洗扫”、“全扫”、“左 扫、“右扫，等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。该洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械 化清洗、清扫、喷雾降尘等清洁作业。洗扫车釆用国Ⅵ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右 立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压 系统、专用装置电控系统和副车架等改装而成。

主要技术参数：

带2个中置扫盘，康明斯170马力副发动机；德国品孚高压水泵（前冲/侧喷/中喷/后喷雾（不锈钢喷嘴）/侧冲洗水**/）；万向高压路沿清洗；**液压阀组；天亿低压泵；3mm不锈钢垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报**装置；倒车及右扫监视器；条达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动**器，一键电脑**。

底盘配置：

东风天锦18方洗扫车采用东风环卫车专用底盘，5000MM轴距，康明斯210马力发动机，天锦VR排半标准顶驾驶室，东风6档变速箱，板簧8/10+8，前桥4.5T,后桥9T单减，车架250×80×7+4，钢160L油箱，10.00R20 18PR钢丝胎，电动玻璃，中控锁-非遥控，空调，全国联保。

细节展示：

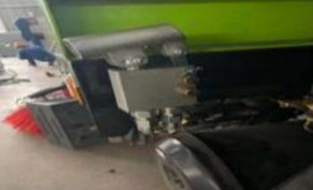

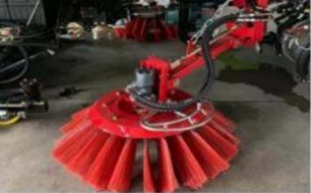

2个中置扫盘，带3档调速；	上海黎航电磁阀组，可靠性高，使用寿命长，叠加阀组模式 ，设计合理故障率低

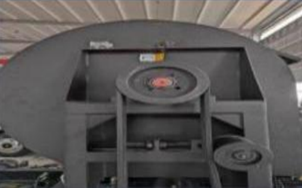

手动泵应急系统	大功率耐磨免维护离心风机 ，噪音低、 效率高、风量大 ，使用寿命长。

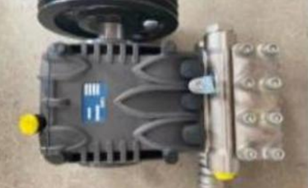

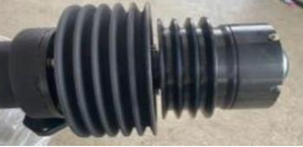

合资品牌品孚高压泵，PT40，压力10MPA，流量142.压力大，完全匹配洗扫车各个高压冲洗功能使用。（侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置）	自动离合器，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、 使用寿命长、低噪音、低油耗量和节省成本的优点。

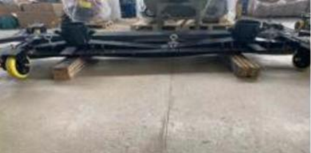

中置吸盘	尾部LED箭头灯，起**示作用。

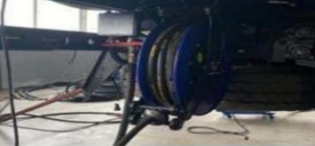

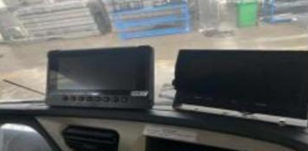

手持高压水** ：20米自动回位卷盘，可清理墙面小广告，地面顽固泥渍，亦可冲洗车辆。	倒车影像/车辆集中**PLC驾驶室操作作业，倒车影像。一键操作系统。

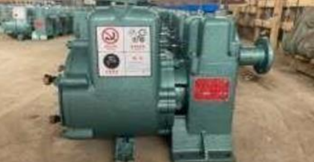

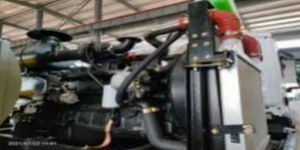

低压水泵：采用上海新西山电子水泵，效率高，可靠性好是目前国内主流品牌。	副发动机：康明斯170马力，副发动机加装空气滤芯，机油滤芯，有效防止副发动机进灰尘，导致拉缸。

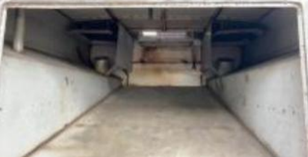

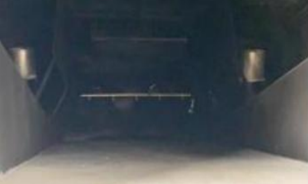

垃圾箱自洁功能：卸垃圾后，清理垃圾箱	垃圾箱采用碳钢材质
集中**盒：液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。	车尾雾状喷水润湿功能：有效降尘

  注意事项：

⑴ 箱体举升起时，必须撑起安全支架。

⑵ 底盘气压不足时，不能按上取力器和起动副发动机。

⑶ 贮水箱无水，液压油箱无油时，不准起动副发动机。

⑷ 水箱无水、工作液压油不足时不准作业，不准起动副发动机。

⑸副机机油不足时，不准启动副机。

⑹清扫作业时吸尘座圈盖一定要放在不工作的一方上

⑺要把离合器踏到底才能按上取力器开关。

⑻后**不亮时不准清扫作业。

⑼副机在加速过程中不准清扫作业。

⑽ 排放垃圾时，必须先打开后门舱门，然后再升起箱体。

⑾ 车辆左右倾斜时不准升起箱体。

⑿ 不应将箱体升到极限位置。

⒀ 箱体升起时，车辆不准行驶。

⒁ 箱体落下后，一定要按下取力器开关。

⒂ 冲洗箱体时不应溅湿副发动机和电气设备。

⒃清洁干净箱体尾门周边后才能关上后门。

⒄吸口、侧扫刷、宽扫刷没有收起前不准倒车。

产品亮点：

1、洗扫车摆线马达采用知名品牌，使用寿命长，稳定可靠，故障率低；液压管路采用德国标准技术密封结构形式，抗震动性好，密封可靠性高，可实现无泄露的密封效果；关键电控元件采用德国进口，可靠性高，使用寿命长。

2、可调节的雾状喷洒水压尘，在节水的同时消除二次污染；

3、副发动机与风机之间的传动设置设有自动离合器装置，保证副发动机空载起动和副发动机停机时与风机的自动脱离。

4、功能多，一车多用，具有路面清扫、路沿和路沿石立面洗刷和喷雾降尘。可作为洗扫车、洒水车和喷雾降尘车使用。用作洗扫车时，清水箱容积大，达2. m3。用作洗扫车时，一遍洗扫作业，路面洗净率可达90%以上。

5、风机采用洗扫车专用风机，具有效率高、噪声低、性能曲线平坦、高效区宽广、工作可靠、使用寿命长等特点。

6、有多种作业模式可供选择，系统设置了全扫、右扫共2种作业模式，低压清洗系统的左洗、右洗和全洗三种作业模式，喷雾等作业模式。用户可根据作业需要，选择合适的作业模式进行作业。

7、结构**，性能优良，采用了“中置二立扫＋后置马蹄形吸嘴”的**技术结构。二立扫结构具有清扫效率高，故障率低，维护方便。后置马蹄形吸嘴增大了吸污宽度，内置喷水降尘喷头，有效抑制浮尘，减少飞溅造成的污染。

8、全方位报**装置：设有水温报**、机油报**、液压油压力报**装置。

9、扫盘灯；左、右扫盘配备了照明灯，方便在夜间或亮度不够的环境下作业时，监视扫盘的工作情况。

10、电控系统本洗扫车全电控操作，可以在驾驶室内实现扫路工作垃圾倾倒工作，仪表显示，副机工作水温、机油报**、转速、主要**开关采用进口开关，**盒装在驾驶室中部，采用标准插头管线接口，可快速跟换电子元件，具有故障率低，便于维护，外形美观的特点。

11、左、右扫盘：左、右立扫采用了洗扫车两用扫盘，扫盘具有防撞避让自动复位功能，能紧贴路沿石作业而不被损坏，作业适应性强。

12、**箱面板开关：**采用PLC编程**器实现。操作**采用一键式操作，能实现9种作业模式。

13、显示总里程数和即时速度，误差优于2%;如果配置洒水即显示水箱的水量，如果低于1/3，自动告**;显示左转、右转、倒车、制动、灯光、振尘、扫地、等图形或文件。

备注：以上所列参数供用户选购参考，本公司保留改进产品的权利。
