重汽豪沃16方洗扫车参数配置

车型简介：

重汽5000轴距洗扫车是我公司研制开发的集洗扫扫路喷水降尘多功能一体的洗扫车。具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有 “全洗扫”、“左洗扫”、“右洗扫”、“全扫”、“左 扫、“右扫，等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。该洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械 化清洗、清扫、喷雾降尘等清洁作业。洗扫车釆用国Ⅵ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右 立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压 系统、专用装置电控系统和副车架等改装而成。

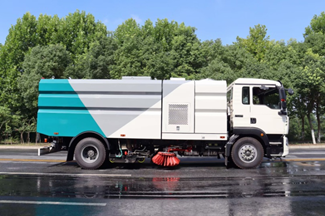

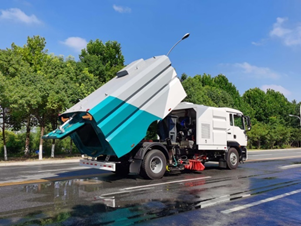

车型图片

主要技术参数：

带2个中置扫盘，康明斯170马力副发动机；德国品孚高压水泵（前冲/侧喷/中喷/后喷雾（不锈钢喷嘴）/侧冲洗水**/）；万向高压路沿清洗；**液压阀组；天亿低压泵；3mm不锈钢垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报**装置；倒车及右扫监视器；条达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动**器，一键电脑**。

底盘配置：

重汽豪沃18方洗扫车采用重汽环卫车专用底盘，5000MM轴距，潍柴220马力发动机，TX-M驾驶室，HW95508STC小八档变速箱+HW45ZC法兰式取力器；1094自调臂前轴(鼓)；MCJ09BG自调臂单后桥(鼓)；速比5.29；双层车架(7+4/250)；前后标准版多片簧(7/7+6)；国产方向机；标准版排气系统；ABS(4S/4M)；中位保险杠(非金属)；10.00R20；200L油箱；旋钮式PTO；**重汽智能通D版，电动玻璃，断气刹，中控锁-非遥控，空调，全国联保。

细节展示：

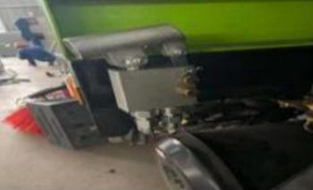

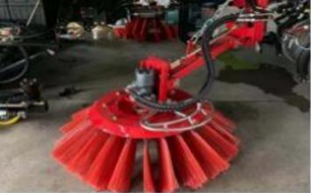

2个中置扫盘，带3档调速；	上海黎航电磁阀组，可靠性高，使用寿命长，叠加阀组模式 ，设计合理故障率低

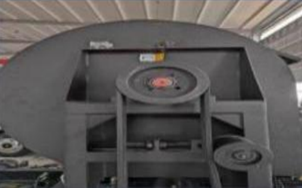

手动泵应急系统	大功率耐磨免维护离心风机 ，噪音低、 效率高、风量大 ，使用寿命长。

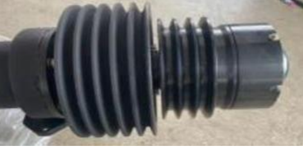

合资品牌品孚高压泵，PT40，压力10MPA，流量142.压力大，完全匹配洗扫车各个高压冲洗功能使用。（侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置）	自动离合器，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、 使用寿命长、低噪音、低油耗量和节省成本的优点。

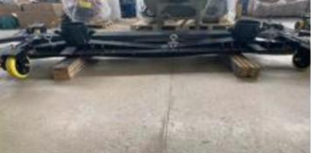

中置吸盘	尾部LED箭头灯，起**示作用。

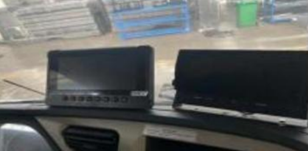

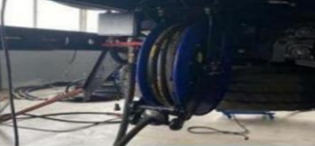

手持高压水** ：20米自动回位卷盘，可清理墙面小广告，地面顽固泥渍，亦可冲洗车辆。	倒车影像/车辆集中**PLC驾驶室操作作业，倒车影像。一键操作系统。

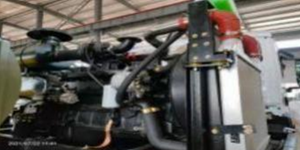

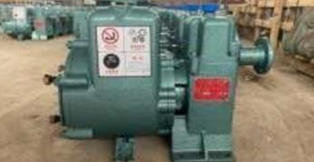

低压水泵：采用上海新西山电子水泵，效率高，可靠性好是目前国内主流品牌。	副发动机：康明斯170马力，副发动机加装空气滤芯，机油滤芯，有效防止副发动机进灰尘，导致拉缸。

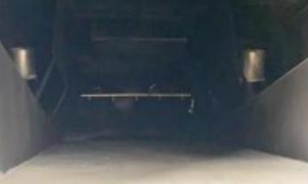

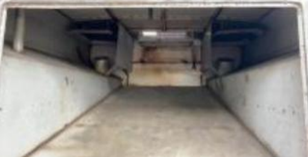

垃圾箱自洁功能：卸垃圾后，清理垃圾箱	垃圾箱采用碳钢材质

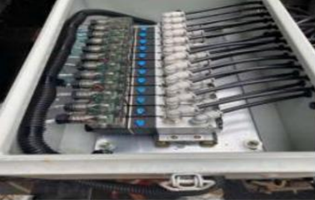

集中**盒：液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。	车尾雾状喷水润湿功能：有效降尘

产品功能特点

1、工作原理

清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

2、功能介绍

1）该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

2）采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。

3）采用**的CAN总线、智能化一键**技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动**。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

4）在一键**技术基础上增加副发动机手动油门**系统，可根据路况**调节油门大小，有效增强洗扫效果，减少油耗。

5）多达16条的语音提示和音乐报**，准确播报各种安全提示和故障点。

6）具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的**系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。

7）具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。

8）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。

9）采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送**吸口，作业飞溅少，污水吸净率高。

10）整车外型采用折筋结构，有效减轻自重，增强垃圾箱的强度和刚度；整车采用三节式，前置连接式水箱，中置连接式机仓罩，结构合理，可拆卸，方便维修。

11）后门关闭锁紧机构采用插销式，稳定性好，密闭性好。

12）副发动机带车用离合器，起动和停机时，气缸驱动离合器分离，延时后接合。离合器的分离与接合，由电控系统自动**，无需人工操作，有效避免风机、高压水泵、发动机的损坏。

13）高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏。

14）进口优质液压阀，可以确保整车液压动作的稳定性和流畅性。

15）优质液压马达，可以确保扫盘转动的稳定性，使用寿命长。

16）污水箱内采用大平面斜坡结构，**卸料角度可达50度，更易于倾倒垃圾。污水箱内设置了防溢满报**装置和高压喷淋清洗装置，防溢满报**装置可防止污水作业时从吸管溢出，造成二次污染；高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗，大大减轻了操作人员的劳动强度。

17）垃圾箱采用3mm不锈钢材质，可以防止一般性腐蚀，延长使用寿命。

18）清水箱内设有低水位传感报**系统，无水时自动报**，防止水泵缺水损坏。

19）侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗**，可用于清洗车身和其它设备和**。

20）在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，作业时，可对扫盘作业工况和整车作业质量进行监控。

21）液压系统齿轮泵采用国产优质泵，性能可靠，阀件的生产制作商是国际认定的专业液压组件生产厂。

22）在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如**发动机无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

23）低压水泵采用国内知名品牌，采用气动球阀在驾驶室内**，**对冲宽度可达21米。

24）扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

25）双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换。

产品亮点：

1、洗扫车摆线马达采用知名品牌，使用寿命长，稳定可靠，故障率低；液压管路采用德国标准技术密封结构形式，抗震动性好，密封可靠性高，可实现无泄露的密封效果；关键电控元件采用德国进口，可靠性高，使用寿命长。

2、可调节的雾状喷洒水压尘，在节水的同时消除二次污染；

3、副发动机与风机之间的传动设置设有自动离合器装置，保证副发动机空载起动和副发动机停机时与风机的自动脱离。

4、功能多，一车多用，具有路面清扫、路沿和路沿石立面洗刷和喷雾降尘。可作为洗扫车、洒水车和喷雾降尘车使用。用作洗扫车时，清水箱容积大，达2. m3。用作洗扫车时，一遍洗扫作业，路面洗净率可达90%以上。

5、风机采用洗扫车专用风机，具有效率高、噪声低、性能曲线平坦、高效区宽广、工作可靠、使用寿命长等特点。

6、有多种作业模式可供选择，系统设置了全扫、右扫共2种作业模式，低压清洗系统的左洗、右洗和全洗三种作业模式，喷雾等作业模式。用户可根据作业需要，选择合适的作业模式进行作业。

7、结构**，性能优良，采用了“中置二立扫＋后置马蹄形吸嘴”的**技术结构。二立扫结构具有清扫效率高，故障率低，维护方便。后置马蹄形吸嘴增大了吸污宽度，内置喷水降尘喷头，有效抑制浮尘，减少飞溅造成的污染。

8、全方位报**装置：设有水温报**、机油报**、液压油压力报**装置。

9、扫盘灯；左、右扫盘配备了照明灯，方便在夜间或亮度不够的环境下作业时，监视扫盘的工作情况。

10、电控系统本洗扫车全电控操作，可以在驾驶室内实现扫路工作垃圾倾倒工作，仪表显示，副机工作水温、机油报**、转速、主要**开关采用进口开关，**盒装在驾驶室中部，采用标准插头管线接口，可快速跟换电子元件，具有故障率低，便于维护，外形美观的特点。

11、左、右扫盘：左、右立扫采用了洗扫车两用扫盘，扫盘具有防撞避让自动复位功能，能紧贴路沿石作业而不被损坏，作业适应性强。

12、**箱面板开关：**采用PLC编程**器实现。操作**采用一键式操作，能实现9种作业模式。

13、显示总里程数和即时速度，误差优于2%;如果配置洒水即显示水箱的水量，如果低于1/3，自动告**;显示左转、右转、倒车、制动、灯光、振尘、扫地、等图形或文件。

备注：以上所列参数供用户选购参考，本公司保留改进产品的权利。

  注意事项：

⑴ 箱体举升起时，必须撑起安全支架。

⑵ 底盘气压不足时，不能按上取力器和起动副发动机。

⑶ 贮水箱无水，液压油箱无油时，不准起动副发动机。

⑷ 水箱无水、工作液压油不足时不准作业，不准起动副发动机。

⑸副机机油不足时，不准启动副机。

⑹清扫作业时吸尘座圈盖一定要放在不工作的一方上

⑺要把离合器踏到底才能按上取力器开关。

⑻后**不亮时不准清扫作业。

⑼副机在加速过程中不准清扫作业。

⑽ 排放垃圾时，必须先打开后门舱门，然后再升起箱体。

⑾ 车辆左右倾斜时不准升起箱体。

⑿ 不应将箱体升到极限位置。

⒀ 箱体升起时，车辆不准行驶。

⒁ 箱体落下后，一定要按下取力器开关。

⒂ 冲洗箱体时不应溅湿副发动机和电气设备。

⒃清洁干净箱体尾门周边后才能关上后门。

⒄吸口、侧扫刷、宽扫刷没有收起前不准倒车。
