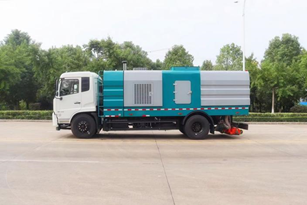

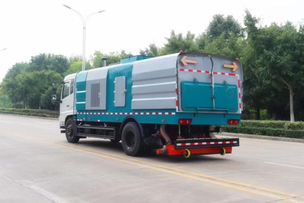

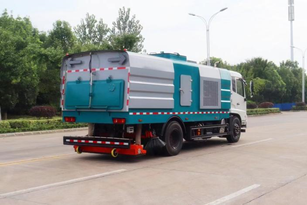

东风天锦9方吸尘车参数配置

车型简介：

东风天锦5000轴距吸尘车是我公司研制开发的集扫路降尘多功能一体的吸尘车。采用东风国六二类原厂汽车底盘改装,加装副发动机、风机、清水箱、垃圾箱、中置吸盘，工作视频探头，自动脉冲清理功能，液压系统、专用装置电控系统和副车架等改装而成（可加装左右前扫刷），采用负压纯吸的原理，单向进风（无反吹气流），实现粉尘只进不出、无扬尘，实现PM2.5零排放，主要作业场所为水泥厂，炼钢厂，煤厂等灰尘较多的地方，吸尘效果显著，车辆配备倒车影像，驾驶内一键操作，作业简单，吸尘效率高.

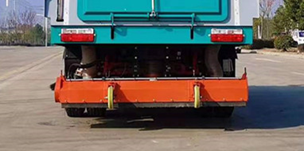

● 采用后置宽幅吸嘴由主吸+左、右边吸嘴组成，能将垃圾一吸无遗，左、右边吸嘴还具有防撞避让功能。

● 宽幅吸嘴由液压油缸**升降，采用液压浮动技术可大大提高胶轮的使用寿命。

● 采用独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。

●电气系统采用集成模块化CAN总线**，面板具有副发动机转速、水温、操作工况等的实时显示与监控等视频功能，作业状态一目了然，维护方便。

● 采用滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒寿命及吸尘车的整体性能，极大提高滤筒清灰效果。

●加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

●车辆水箱容积2立方，车辆垃圾箱容积7立方。

底盘配置：

东风天锦9方吸尘车采用东风环卫车专用底盘，4700MM轴距，康明斯210马力发动机，天锦VR排半标准顶驾驶室，东风6档变速箱，板簧8/10+8，前桥4.5T,后桥9T单减，车架250×80×7+4，钢160L油箱，10.00R20 18PR钢丝胎，电动玻璃，中控锁-非遥控，空调，全国联保。

主要技术参数：

细节展示：

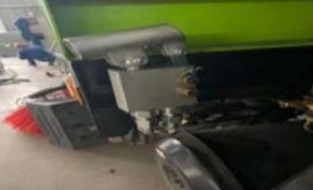

后置吸盘	上海黎航电磁阀组，可靠性高，使用寿命长，叠加阀组模式 ，设计合理故障率低

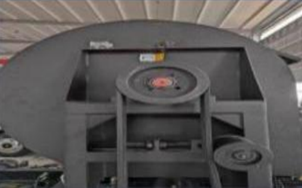

手动泵应急系统	大功率耐磨免维护离心风机 ，噪音低、 效率高、风量大 ，使用寿命长。

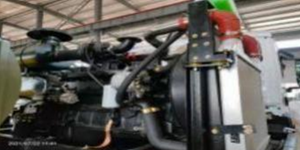

副发动机：康明斯140马力，副发动机加装空气滤芯，机油滤芯，有效防止副发动机进灰尘，导致拉缸。	自动离合器，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、 使用寿命长、低噪音、低油耗量和节省成本的优点。

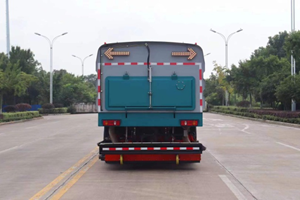

垂直滤筒	尾部LED箭头灯，起**示作用。
	驾驶室手动按钮式液压系统驱动主吸盘升降、左右副吸盘驱动、脉冲清理功能、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作；驾驶室内装有显示屏，当车辆工作时可以对车辆前后左右，主副吸盘进行监视，让工作无死角，使驾驶员更加便利，更高效。

产品亮点：

1、吸尘车主要作业场所为水泥厂、炼钢厂、煤厂等灰尘较多的地方，吸尘效果显著.车辆配备倒车彩像，驾驶内键操作，作业简单，吸尘女率高。

2、自动脉冲清理功能，副机带打气泵和容积气罐，达到定气压时,开起脉冲反吹装置,对箱体内滤简进行反吹震动，使工作中的滤筒不容易堵塞，有效提高吸力，从而能达到更好的清洗效果。

3、电脑PLC**，可调脉冲间隔时间。驾驶室手动按钮式液压系统驱动主吸盘升降、左右副吸盘驱动、脉冲清理功能、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

4、驾驶室内装有显示屏，当车辆工作时可以对车辆前后左右，主副吸盘进行监视，让工作无死角，使驾驶员更加便利，更高效。

5、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

6、采用高品质海普瑞斯电磁阀组，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。

7、液压元件采用集成叠加设计，驾驶室电液集中**，操作方便。

8、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

操作方法及注意事项：
1、**箱面板开关作用
⑴ 电源开关:是用来向PC机供电的，按下此按钮，PC机处于工作状态，电源灯亮表示接通。
⑵ 加压开关：按下可增大侧刷对地压力。
⑶ **开关：按下后车箱后上方**闪烁示**。
⑷ 起动停止开关：用来**开始或中止清扫作业，按下开始作业，再按一下则停止。
⑸ 工况选择开关:用来选择副发动机的转速，它有三个位置，对应副发动机的三种转速:怠速700-800转/分；一般工1600-1800转/分；增强工况1900-2100转/分。其中“一般和“增强”为作业工况。通常使用“一般”工况。对于特别密集的垃圾或是为了获得**快的作业速度，可以使用“增强”工况，但作业时间不允许过长。
⑹ 起动、停止开关：用于副发动机起动、熄火的**，有三个位置：熄火、零位、起动。扭动开关**起动位置，则副发动机自动起动，然后应将锁匙向回拧**零位。
⑺ 工作灯开关：夜间进行清扫作业时，可分别打开左、右两侧的工作灯。
⑻油压指示灯：灯亮表示副发动机油压力过低。
⑼摆角指示灯开关: 用于**宽刷向左、右摆角。
⑽准备好指示灯：用于指示电**系统是否正常，灯亮时已经准备好，可以操作。
⑾转速表：显示副发动机转速。
⑿水温表：显示副发动机冷却水温度。
⒀ 气压表: 显示气动系统内管路压力。

2、操作步骤
⑴ 检查**箱上所有开关都应在关断位置、零位、或中间位置：功能开关处于中位；取力器开关处于按下位置。
⑵ 接通底盘电源。
⑶ 起动底盘，使底盘气压升**0.6Mpa，宽扫刷自动提起。
⑷ 打开PC机电源开关（电源灯亮）、**开关（**亮）。
⑸ 将工况选择开关拨**“怠速”工况位置，顺时针扭动锁匙开关，待副发动机后（可由声音及转速表观察到）松开锁匙，（切勿向逆时针方向扭动）。一次点火时间不应超过3-5秒。一次点火失效可间隔一会儿再次起动，若连续三次点火失败，应查明原因后再起动。
⑹ 亮工作灯（指夜间作业用）。
⑺ 设定工作状态。根据路面情况，设定工作状况。工作状态的设定时间不受操作步骤的限制，可以在作业前设定,也可以在作业中临时改变，但临时改变时需要重复一下启动停止按钮。
⑻ 当副发动机水温升到40℃，按下启动停止开关，开始清扫作业。

3、作业中注意事项
⑴ “一般”工况是一般作业经常使用的工况，此时已有足够的力量吸入砖瓦等垃圾。“增强”工况有更强的抽吸能力，可以吸入密集的垃圾或获得很快的作业速度，但不应经常使用，可视路面垃圾密集程度定期使用。
⑵ 当路面垃圾较密集（即尘土较厚）时，宜应缩窄清扫宽度，多清扫次数，保证清扫效果。
⑶ 作业中遇到大块垃圾如酒瓶、砖头时，按下摆角指示灯开关，此时吸口前沿会向上翘起。待垃圾进入吸口后再将摆角指示灯开关复位。
⑷ 需要临时中止作业时，如遇到**信号红灯，可按一下“启停”按钮使之处于停位。清扫系统将迅速回收，喷水停止，但副发动机继续运转。
⑸ 遇到厚层的或粘结在路面上的垃圾时，按下“加压”按钮，侧刷会增大对地面的压力 ，以掀起垃圾，保证清扫效果。
⑹ 作业中遇到吸口无法吸入的大体积垃圾如纸箱木板、竹筐等物时，可按一下“启停”按钮使之处于停位，
然后下车拾起垃圾 ，抛出路棉，再继续正常作业。
⑻ 作业过程中，应经常检查水箱水位（厢体右下角有一水位标尺），及时补充水箱水，以免因水箱缺水而做成水泵损坏。
⑼ 在清扫作业中，需转弯或后退时，必须停止清扫作业，收回侧刷，提起宽刷及吸口。
⑽ 作业时，未作业的一侧吸尘软管口应加盖盖板，保证密封效果。

4、停机
⑴ 将“工况选择” 旋**“怠速”位。
⑵ 先关闭喷水、加压、功能开关，再按“启停”开关。
⑶ 副发动机在怠速状态下运行数秒钟后，将点火开关逆时针旋**“熄火”位置，待充电指示灯亮后松开锁匙, 充电指示灯灭。
5、垃圾排放
⑴ 将车驶**垃圾排入点，倾倒垃圾时，车的两后轮必须保持水平。
⑵ 将底盘变速杆置空档，踩下离合器踏板，拨出取力器开关，松开离合器踏板。
⑶ 将手动阀组右侧手柄外搬，充分打开后舱门。然后将左侧手柄向外搬，箱体缓缓升起，倒出垃圾，若部分垃圾附着在舱壁上，可用随车所附工具清理干净，再用水冲洗干净。
⑷ 落下箱体，关好后舱门。

6、车辆存放
⑴ 将垃圾箱内、吸口盖板、滤网、后舱门、吸尘软管内、保险杠、吸口及支架等冲洗干净。
⑵ 存放时后舱门下端应开启200-300mm，以便舱内通风干燥及密封胶条不易变形。
⑶ 冬季存放时（指结冰地方）应排空贮水箱、水泵及管道中的积水，以免冻裂。

 7、有关注意事项
⑴ 箱体举升起时，必须撑起安全支架。
⑵ 底盘气压不足时，不能按上取力器和起动副发动机。
⑶ 贮水箱无水，液压油箱无油时，不准起动副发动机。
⑷ 水箱无水、工作液压油不足时不准作业，不准起动副发动机。
⑸副机机油不足时，不准启动副机。
⑹清扫作业时吸尘座圈盖一定要放在不工作的一方上
⑺要把离合器踏到底才能按上取力器开关。
⑻后**不亮时不准清扫作业。
⑼副机在加速过程中不准清扫作业。
⑽ 排放垃圾时，必须先打开后门舱门，然后再升起箱体。
⑾ 车辆左右倾斜时不准升起箱体。
⑿ 不应将箱体升到极限位置。
⒀ 箱体升起时，车辆不准行驶。
⒁ 箱体落下后，一定要按下取力器开关。
⒂ 冲洗箱体时不应溅湿副发动机和电气设备。
⒃清洁干净箱体尾门周边后才能关上后门。
⒄吸口、侧扫刷、宽扫刷没有收起前不准倒车。
