多功能隧道壁（隔音屏）清洗车
一、清洗车概况
多功能隧道（隔音屏）清洗车，是公司在消化、吸收国外同类产品的**技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该清洗车是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电气三部分合为一体的隧道壁冲洗作业车。它适用于各种路面洒水、喷雾、降温、除尘、冲洗，亦可用于隔音面板、隧道墙壁清洗，同时可用于路面养护、园林绿化及应急消防、运输饮水等。该车可一次性完成隧道清洗功能，大量节约了人工以及用水，省时省力。具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是公路隧道清洗的理想产品。该系列产品自生产问世以来，得到国内很多客户的青睐。
二、主要技术及参数
|
项目 |
内容 |
参数 |
备注 |
|
整车参数 |
整车型号 |
AAA5160GQXD6型隧道清洗车 |
|
|
外形尺寸 （长×宽×高）（mm） |
8600，7400×2500，2550×3680 |
||
|
**总质量（kg） |
16000 |
||
|
整车整备质量（kg） |
8400 |
||
|
额定载质量（kg） |
7470 |
||
|
7405 |
|||
|
接近角/离去角（°） |
23/13 |
||
|
前悬/后悬（mm） |
1475/1975,1515/1935,1320/2130 |
||
|
驾驶室准乘人数 |
2,3 |
||
|
底盘参数 |
底盘厂家 |
东风专底 |
|
|
底盘型号 |
EQ1160GSZ6DJ |
||
|
轴距（mm） |
3950 |
||
|
底盘发动机型号 |
B6.2NS6B195 |
||
|
发动机马力 |
康明斯195马力 |
||
|
前桥/后桥 |
2.8/8 |
||
|
空调 |
原厂空调 |
||
|
**车速（km/h） |
89 |
||
|
轮胎规格 |
9.00R20 |
||
|
前轮轮距/后轮轮（mm） |
1800/1800 |
||
|
燃油种类 |
柴油 |
三、工作原理
多功能隧道壁（隔音屏）清洗车采用自行研制的WT026/373PQ3-ST型取力器为动力，驱动液压泵，从液压泵输出的液压流量和压力经分配阀，到达油缸、液压马达和剪式液压升降平台，分别**清洗臂的旋转与升降、滚刷的清洗、高压水**的喷水和剪式液压升降平台的升降动作，完成公路或市政道路两边护栏、路标牌、收费大棚的清洗，剪式液压升降平台可以实现小型高空作业车的功能。
四、多清洗车主要优点
多功能隧道壁（隔音屏）清洗车，经过多年研究、实践，成功打破了单机作业的瓶颈，实现了真正意义上的单发动机作业，填补了国内这项技术的空白，在同行业中处在**地位，并获得多项****。
多功能隧道壁（隔音屏）清洗车，与目前市场上其他厂家的双发动机相比，不仅具有使用成本低，故障率少等特点，其清洗效果也具备特有的优势。**先，执行机构的取力来自本车发动机，因此，只要发动机启动，车辆静止状态下，清洗机构也能工作来实现**作业。配备LST-8调速变速箱及谐波变频变速机构，作业时**可达到8变速档，使其工作速度**可达到每小时三公里，其清洗刷转速**转速可达到450转/分钟，而具备副发动机的车辆要想达到每小时3公里，操作人员需要连续踩离合才能实现，这样，对于离合器片的磨损的结果就可想而知。当车辆发动机出现故障无法启动时，操作人员可启动备用动力单元，将清洗臂等装置操作**适当位置，以便完成对发动机的检修。
关于清洗效果，多功能隧道壁（隔音屏）清洗车选用摩擦系数高、吸水性性大的**进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。
1. 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。
2. 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。
3.不配备副发动机为动力,增大了水箱的载荷量，**多可达到约12立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。
4. 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。
五、车辆作业性能
|
项 目 |
单位 |
参 数 |
备 注 |
||
|
作 业 性 能 |
清洗宽度 |
m |
5-9 |
清洗臂折叠 |
|
|
工作 速度 |
低压洒水 |
Km/h |
Ⅰ档7:Ⅱ档14 |
转速1500r/min |
|
|
清洗水流量 |
L/min |
170 |
|||
|
喷雾水流量 |
L/min |
170 |
|||
|
低压洒水流量 |
L/min |
600~800 |
|||
|
低压冲洗宽度 |
m |
≥24 |
|||
|
洒水宽度 |
m |
≥16 |
|||
|
水**射程 |
m |
38 |
|||
|
水罐容积 |
L |
10 |
**容积可达12方 |
||
|
行 使 性 能 |
**车速（满载） |
km/h |
90 |
||
|
**爬坡角 |
(°) |
13 |
接近角 |
||
|
制动距离 |
m |
≤10 |
|||
|
**小转弯直径 |
m |
＜16 |
|||
|
燃油消耗量 |
行驶燃油消耗量 |
L/100km |
21.5 |
||
|
L/1000M2 |
5.8 |
||||
六、上装配置：
1、罐体有效容积:12³；
2、罐体材质Q235厚度5mm，符合**行业标准（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、动平衡传动轴；
6、音乐电喇叭 ；
7、观察水位透明管（水位报**器）；
8、带消防接口；
9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；
10、三种装水方式：罐口装、泵自吸装、消防栓装；
11、参数：前冲宽度≥14米，后洒和侧喷宽度≥14米，水炮射程≥25米。
12、使用于环境温度不高于50℃；
13、使用于海拔高度5000m以下。
14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。
七、清洗装置参数
1、动力系统
WET026/373PQ3-ST型取力器
2、液压系统
系统压力：4-12Mpa
系统流量：40L/ min
包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。
3、清洗刷功能
清洗刷数量：柱形刷1个
清洗刷直径：650-1200mm
清洗刷长度：1200-2000mm
清洗刷转速：300-450转/分钟
清洗刷材质：新型泡棉刷丝 / 聚乙烯五角丝 / 钢丝混合刷丝 / 纯钢丝 / 粘布条（可清洗隔音屏、隔离墩、高速护栏、隧道壁），清洗刷可以通用互换使用，满足不同使用要求。
清洗刷材质硬度：HA 10
清洗速度：3-20公里/小时（根据污浊程度，可随意**工作速度）
4、清洗臂
清洗臂旋转范围：360度
清洗臂左右可移度：600mm
清洗臂上下升降范围：0-7m
清洗臂**折臂范围：120度
清洗刷上下调节角度：180度
清洗刷左右调节角度：120度
升降平台：荷载200公斤，**距地高度8米（选装）
检修道清洗刷：**宽度1.2米（选装）
5、喷水系统
水泵流量：0**42.3L/M。
高压水**：配15米长耐高压水管（选装）
6、**系统
电、液远程**，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。
操作人员：1人
7、转场速度
**为85公里/小时

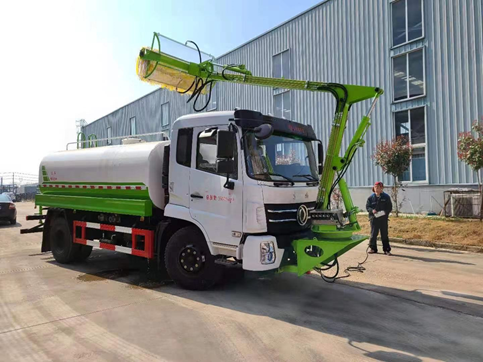

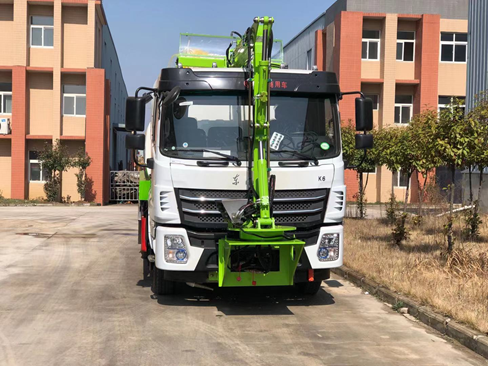

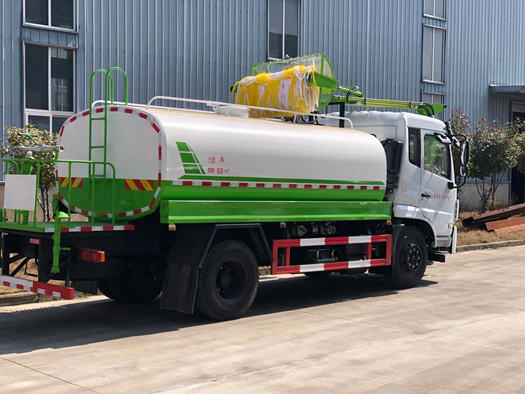

八、实车图片：
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
