小多利卡护栏清洗车参数配置

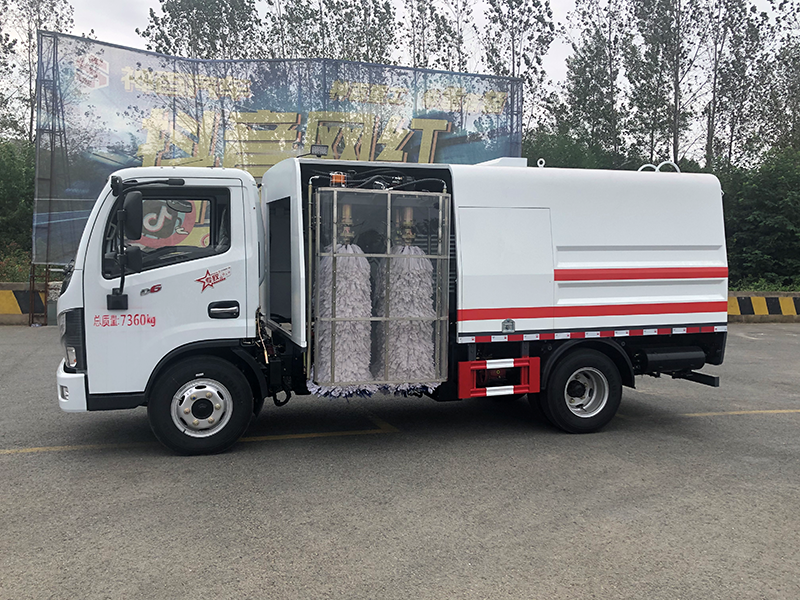

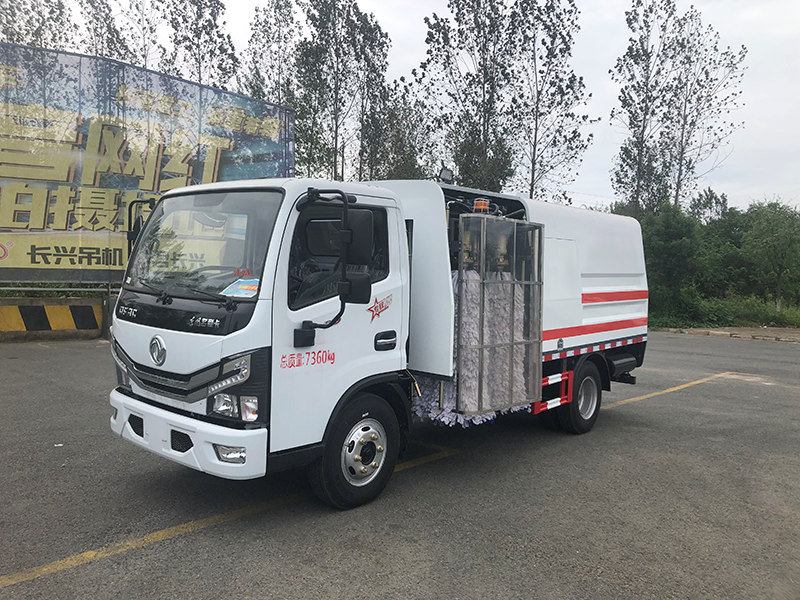

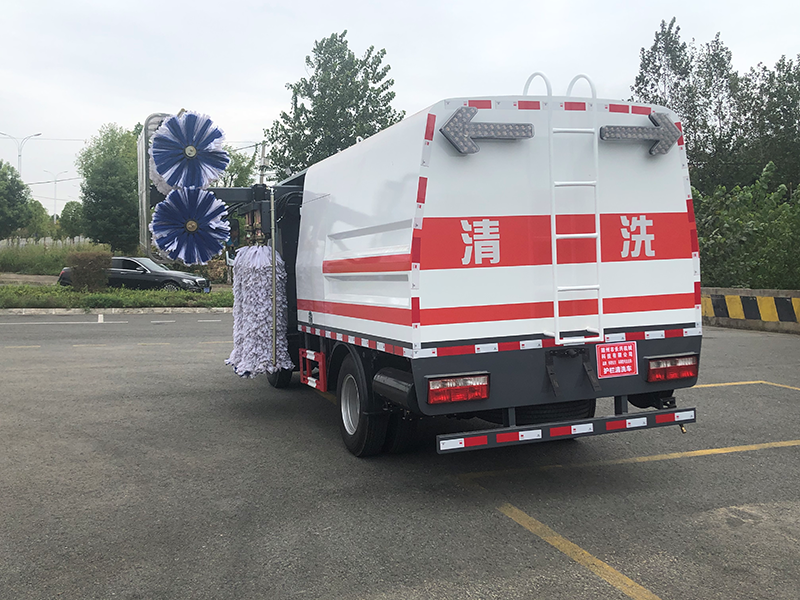

一、产品图片




二、配置及参数
|
项 目 |
主要性能参数 |
|||
|
车 型 |
AAA5075GQXE6型护栏清洗车 |
|||
|
底盘型号、类别、生产企业 |
EQ1075SJ3CDF二类 东风汽车股份有限公司 |
|||
|
发 动 机 |
主机 |
底盘发动机型号及生产企业 |
东风汽车股份有限公司 |
|
|
功率 kw |
95(130马力) |
|||
|
排量 ml |
3707 |
|||
|
副机 |
发动机型号及生产企业 |
JX493G3 江铃汽车股份有限公司 |
||
|
功率 kw |
57(77马力) |
|||
|
排量 ml |
2771 |
|||
|
燃油种类 |
0号轻柴油(与底盘共用柴油箱) |
|||
|
尺寸 参数 质量 |
外形尺寸(长X宽X高)mm |
5995×2160×2700 |
||
|
轮距 |
前轮mm |
1503 |
||
|
后轮mm |
1494 |
|||
|
轴距mm |
3308 |
|||
|
额定乘员 |
2人 |
|||
|
前悬/后悬mm |
1055/1632 |
|||
|
接近角 |
27.7° |
|||
|
离去角 |
15° |
|||
|
**小离地间隙mm |
220 |
|||
|
整备质量 kg |
4500 |
|||
|
**总质量kg |
7360 |
|||
|
304不锈钢水箱容积m3 |
3.5--4 m³ |
|||
|
清洗作业速度km/h |
3-15 |
|||
|
电 气 系 统 |
组 成 |
由底盘车电路和副发动机电气部分及专用工作装置操作**电路组成。 |
||
|
底盘车系统电压 |
24 V |
|||
|
工作装置系统电压 |
12 V |
|||
|
清 洗 装置 |
型式 |
在正副驾驶室后车架一侧对称布置4个清洗刷,由液压马达驱动,刷子升出后内外可液压自动调节。 |
||
|
清洗刷直径 |
cm |
φ55 |
||
|
清洗刷马达**转速 |
r/min |
150-280 |
||
|
单个清洗刷数量 |
55 |
|||
|
刷辊高度mm |
1200 |
|||
|
清洗高度mm |
0.1-1500 |
|||
|
清洗原理 |
采用两冲、两刷的清洗工艺,两面同时清洗,使清洗更加彻底。清洗过程:**先刷辊前面的两排喷水管喷出水将护栏充分预湿,车体前移的过程中,中间的两排刷辊对护栏依次进行刷洗,**由刷辊后面的两排喷水管喷出水将残留的灰尘冲去。 |
|||
主要零部件均采用国内外**品牌
|
品名 |
型号 |
生产厂家 |
|
副发动机57KW |
JX493 |
江西江铃 |
|
液压摆线马达 |
BM5-125 |
山东瑞信 |
|
3.5-4立方罐体 |
304不锈钢 |
(边三底四) |
|
液压油泵 |
F532 |
合肥长源 |
|
高压水泵 |
F20 |
品孚 |
|
自动高压卷盘水** |
15米 |
|
|
低高水泵 |
|
飞翼牌 |
|
分动箱 |
XLQ/SBK-15 |
星菱 |
|
液压电磁阀 |
|
力士乐 |
|
电控系统 |
XT3310 |
西门子 |
|
液压油缸 |
|
扬州海力 |
车辆清洗作业时可开启车辆行走减速装置,可**车的速度有效保证洁洗率,采用智能**系统(电液化**)液压系统集中**,操作简单,驾驶室内可完成各种操作后尾部LED箭头灯。洗洗装置位于驾驶室后左侧,采用双面清洗装置,四个刷子夹紧护栏转动刷洗,高压水**冲洗,电液**作业方式对隔离护栏清洗作业,喷头前后6--8个,车辆有高低压水路系统,方便选择使用。
三、工作原理:
1.当护栏清洗车驶入设置有护栏的道路后,车辆主发动机带动车辆以一定速度行驶。启动副发动机,副发动机带动液压油泵,通过**水平伸缩油缸将滚刷机构打开;通过**升降油缸来调节滚刷机构的高度;通过**滚刷摆动油缸来使外滚刷进行90°的摆动,将车辆贴近护栏使滚刷能够夹住护栏;通过调节滚刷间距调节油缸来**外滚刷与护栏间的距离。当调整好位置后,**水泵、使喷嘴开始喷水;同时,滚刷马达带动滚刷开始转动,护栏清洗车开始清洗护栏作业。当作业到护栏尽头,车辆可以直接驶离护栏;当车辆在护栏中部需要驶离、或者进行转场时,通过**外滚刷摆动油缸来使外滚刷进行90°的摆动,然后再将车辆驶离护栏。
2.液压系统安装水冷液压油冷却器、液压油油位装置;
3.车辆轮胎(含备胎)采用全钢丝轮胎;
4.驾驶室内置冷暖空调;
5.底盘部分有二级减速功能,有效降低车速洁净率达到90%以上。




(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
