墙面清洗车参数

一、清洗车概况

              墙面清洗车是在标准二类底盘的基础上,加装高压冲洗系统、低压冲洗系统,由机械、液压、电气三部分合为一体的太阳能光伏板冲洗作业车。它适用于各种路面洒水、喷雾、降温、除尘、冲洗,亦可用于隔音面板、隧道墙壁清洗,同时可用于路面养护、园林绿化及应急消防、运输饮 水等。该面板清洗车主要有汽车底盘、清水罐体、清洗液罐体,水泵、球阀和输水管道、洒水装置等,高压水路系统由取力器带动高压泵,通过高压管路输送到清洗臂的两行喷嘴,实现清洗隔音面板组件。该车可一次性完成隔音面板清洗功能,大量节约了人工以及用水,省时省力。

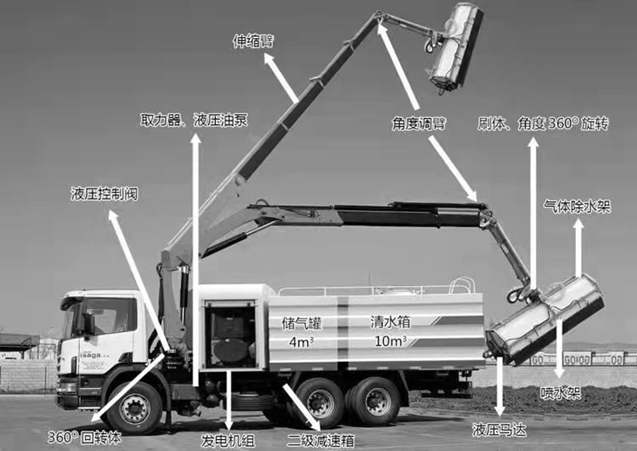

二、清洗车结构图

/202509/1756718513_948da8fb345e73f383c3.png

二、主要技术及参数

项目

内容

参数

备注

整车参数

整车型号

ABC5185TXQE6型墙面清洗车

外形尺寸

(长×宽×高)(mm)

8930×2500,2550×3920,3950

**总质量(kg)

18000

整车整备质量(kg)

11430,11230

额定载质量(kg)

6375,6440

6575,6640

接近角/离去角(°)

19/12

前悬/后悬(mm)

1260/2370,1260/2670

驾驶室准乘人数

3,2

底盘参数

底盘厂家

东风D9

底盘型号

EQ1185LJ9CDE

轴距(mm)

5300

底盘发动机型号

B6.2NS6B220

发动机马力

康明斯220马力

**车速(km/h)

89

轮胎规格

10.00R20

前轮轮距/后轮轮(mm)

1862/1865

燃油种类

柴油

三、清洗车技术参数

副发动机

型号

江铃57KW

型号

德国品孚PT-40

压力

11MPa(110公斤压力)

流量

170升|每分钟

转速

800(900)r/min

水阀

型式

气控高压球阀

压力

10MPa

喷水架喷嘴

型式

高压洗涤型

角喷嘴

型式

高压洗涤型

喷雾喷嘴

型式

细微雾化型

水滤

型式

滤网式

低压水路系统

低压水泵

型式

双级叶轮离心式

型号

80QZB(F)-60/90

扬程

90m

转速

1480r/min

水阀

气控球阀

液压

系统

型式

开式、电液**

主要元件

齿轮泵、液压缸、电磁阀

系统**压力

16MPa

液压油箱容量

60L

电气

系统

型式

单向直流24V(底盘)及单向直流12V(副发),负极搭铁

蓄电池

6-QW-100MF(底盘)

四、车辆作业性能

项   目

单位

参  数

备  注

清洗宽度

m

5-9

清洗臂折叠

工作

速度

低压洒水

Km/h

Ⅰ档7:Ⅱ档14

主发转速1500r/min

高压清洗

Km/h

3-15

副发转速1700r/min

高压清洗能力

m2/h

25000

车速8km/h

**清洗水压力

MPa

10

清洗水流量

L/min

170

喷雾水流量

L/min

170

低压洒水流量

L/min

600~800

低压冲洗宽度

m

≥24

洒水宽度

m

≥16

水**射程

m

38

水罐容积

L

8.5

**容积可达12方

使

**车速(满载)

km/h

90

**爬坡角

(°)

12

接近角

制动距离

m

≤10

**小转弯直径

m

<16

燃油消耗量

行驶燃油消耗量

L/100km

21.5

L/1000M2

5.8

五、底盘配置

东风D9 国六底盘,康明斯220马力发动机,新款 驾驶室,陕齿小八档,前桥 5吨,后桥 10吨,原厂空调,1.00 钢丝胎,气囊座椅,中控门锁多功能方向盘。

六、上装罐体及清洗臂配置

1、罐体有效容积:12³;

2、罐体材质Q235厚度5mm,符合**行业标准(GB18564.1-2006);

3、大功率水泵;

4、低速大扭矩取力器;

5、动平衡传动轴;

6、音乐电喇叭 ;

7、观察水位透明管(水位报**器);

8、带消防接口;

9、前冲、后洒、侧喷、高炮(可调水柱/大雨/中雨/毛毛雨)、后置工作平台;

10、三种装水方式:罐口装、泵自吸装、消防栓装;

11、参数:前冲宽度≥14米,后洒和侧喷宽度≥14米,水炮射程≥25米。

12、使用于环境温度不高于50℃;

13、使用于海拔高度5000m以下。

14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。

15、WET026/373PQ3-ST型取力器

16、液压系统

系统压力:4-12Mpa

系统流量:40L/ min

包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。

清洗速度:3-20公里/小时(根据污浊程度,可随意**工作速度)

17、清洗臂

清洗臂旋转范围:360度

清洗臂上下升降范围:0.2-13m

**折臂范围:120

清洗上下调节角度:180度

清洗刷宽度:2.5m

清洗刷直径:1.2m

18、喷水系统

60-90洒水泵(选装高压水泵)

配备高压水**

19、**系统

电、液远程**,操作者在驾驶室内通过操纵杆就可以方便地进行清洗。

操作人1人

墙面清洗车优点:清洗臂可左右旋转,可以上、下调节清洗高度,这样方便清洗隧道两侧的壁面,清洗的范围大。采用水车的水罐为储水箱,可以保证长里程的清洗,水的压力和 采用水车的水罐为储水箱,可以保证长里程的清洗,水的压力和流量可以调节。 配备副发动机玉柴160为动力, 增大了水箱的载荷量,**多可达到约 10立方米,可以长时间边续工作,有效提高工作效率。有效地节约了使用成本,减少故障率。

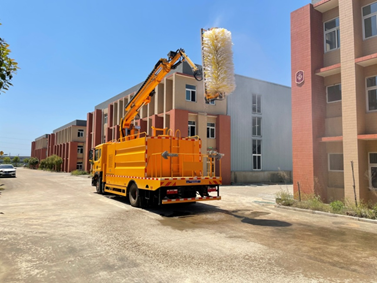

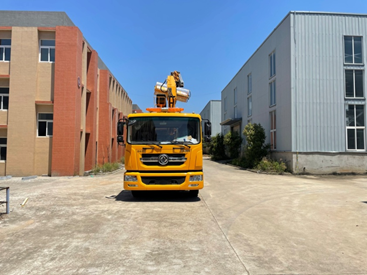

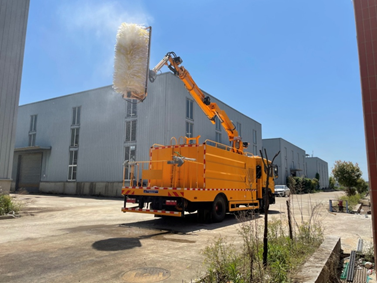

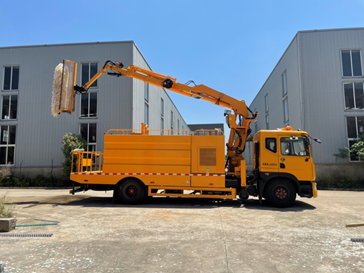

六、实车图片

/202509/1756718512_86234d6f588f76b32ccf.png

/202509/1756718513_cbb8ffeca45b46b3fca2.png

/202509/1756718513_75d5c2c151d145bec292.png

/202509/1756718513_0873b33bb5bc7aca2963.png

/202509/1756718514_9f1d3109e3107e5e5d22.png

高清图片
  • 墙面清洗车
  • 墙面清洗车
  • 墙面清洗车
  • 墙面清洗车
  • 细节描述
    售后保养

    (1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。

    (2)车辆使用前应按汽车使用说明书的要求进行磨合。

    (3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。

    (4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。

    (5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。

    (6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。

    (7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。

    (8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。

    常见问题

    (1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。

    (2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。

    (3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。

    (4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。

    (5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。

    (6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)

    (7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
