东风D9墙面清洗车参数

一、清洗车概况

              墙面清洗车是在标准二类底盘的基础上，加装副发动机、高压冲洗系统、低压冲洗系统，由机械、液压、电气三部分合为一体的隧道墙面、高架桥、隔音面板等高空作业清洗车。它适用于各种路面洒水、喷雾、降温、除尘、清洗，亦可用于隔音面板、隧道墙面、高架桥、隧道顶清洗及应急消防、运输饮水等。该清洗车主要由汽车底盘、清水罐体、清洗液罐体、清洗臂、水泵、球阀和输水管道、洒水装置、高压水路等系统组成，由副发动机带动高压泵，通过高压管路输送到清洗臂的清洗刷，实现清洗墙面、隔音面板组件。该车可一次性完成墙面、隔音面板清洗功能，大量节约了人工以及用水，省时省力。

二、主要技术及参数

三、清洗车技术参数

四、车辆作业性能

五、底盘配置

东风D9 国六底盘，康明斯220马力发动机，新款 驾驶室，陕齿小八档，前桥 5吨，后桥 10吨，原厂空调，1.00 钢丝胎，气囊座椅，中控门锁多功能方向盘。

六、上装罐体及清洗臂配置：

1、罐体有效容积:12㎥；

2、罐体材质：优质碳钢，符合**行业标准（GB18564.1-2006）；

3、大功率水泵；

4、低速大扭矩取力器；

5、动平衡传动轴；

6、音乐电喇叭 ；

7、观察水位透明管（水位报**器）；

8、带消防接口；

9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；

10、三种装水方式：罐口装、泵自吸装、消防栓装；

11、参数：前冲宽度≥14米，后洒和侧喷宽度≥14米，水炮射程≥25米。

12、使用于环境温度不高于50℃；使用于海拔高度5000m以下。

13、使用于周围空气相对湿度不大于95﹪,(在25℃时)。

14、WET026/373PQ3-ST型取力器

15、液压系统

系统压力：4-12Mpa；系统流量：40L/ min；包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。

清洗速度：3-20公里/小时（根据污浊程度，可随意**工作速度）

16、清洗臂

清洗臂旋转范围：360度

清洗臂上下升降范围：0.2-13m

**折臂范围：120度

清洗上下调节角度：180度

清洗刷宽度：2m

清洗刷直径：1.2m

17、喷水系统

60-90洒水泵

品孚PT-36高压水泵，配备高压水**

18、**系统

电、液远程**，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。

操作人1人

七、墙面清洗车主要性能特点

1)、采用东风二类底盘改装，达到国Ⅵ排放标准，具有稳定的行驶操控性能;

2)、具有“左道冲洗”、“右道冲洗”“隧道清洗”三种操作模式,可满足全路段的差异化清洗作业需求。

3)、作业装置由副发动机**驱动，作业过程不会受到主车行驶速度的影响，操作者可根据隧道污染情况随意调节副发动机转速，使作业效果达到**。

4)、滚刷可根据不同工况选择高、中、低三种工作转速，保证在各种工况下都有良好的清扫效果，又可降低运行成本。

5)、中置的高压水泵和副发动机采用串列布置。结构布置紧凑，清水箱容积大，与同类产品相比，作业时间更长。

6)、作业**装置由电控、液压、气动三系统组成，PLC编程技术，操作者在驾驶室在室内即可实现所有动作的执行，减轻了驾驶操作人员由于繁琐的操作信息所导致的精神压力，作业操作富于人性化。

7)、驾驶室设置油位显示表、动态了解油箱油位。避免副发动机因缺油而停止工作;水箱内设置低水位报**系统，无水时自动报**，防止水泵缺水损坏。

8)、清洗装置采用智能调整系统，在洗刷上端安装有超声波传感器，实时检测洗刷与被清洗的墙面之间的状态，根据检测的数据及时调整回转平台与墙面间的角度，保证洗刷与墙面保持**的状态:既能快速高效的清洗墙面，又能避免洗刷机构撞击墙面。

9)、自诊断技术。可自行诊断因泥水等严酷环境干扰而造成的传感器数据错误或失灵，避免洗刷臂的错误动作，确保清洗工作安全可靠。在不能满足自动贴墙**条件时，以声光报**提醒操作者，并自动切入手动**。

注意事项

▲▲▲**先应该注意的是:不进行清洗作业时,系统操作面板上标注的电源总电开关要放置在关闭状态。

▲▲▲实施作业前,要先检查液压油面,(油箱左侧的液位计)当油面接近正副零或低于液位计中间位置时，要添加液压油。同时观察油的颜色,当油明显变黑或出现乳化现象时要及时更换液压油。

▲▲▲当准备进行清洗作业时,要先检查一下全车及工作系统的状态,确定正常后方可进行操作。

▲▲▲**面板上对应的操作开关,当需要哪部分工作时，按**面板上标注的动作进行操作，直到动作达到需要的位置，立即松开操作钮。当刷体需要旋转工作时，要瞬间操作相对应的操作钮,一般不超过3秒钟，当听到系统发出嗝铛的撞击声后，应立即放开开关,使其自动断电，不得长时间给电,否则不仅系统不工作,严重的还会烧毁电磁铁。

八、实车图片

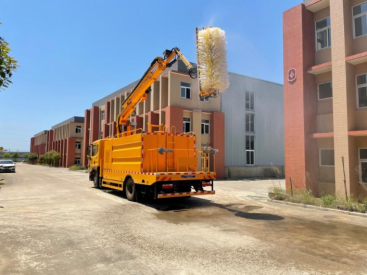

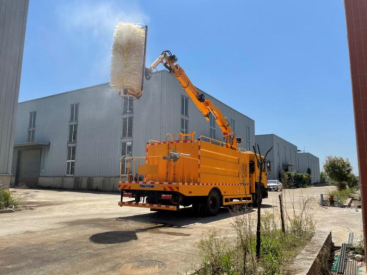

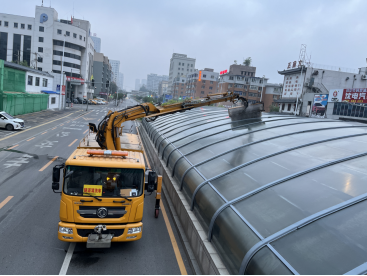

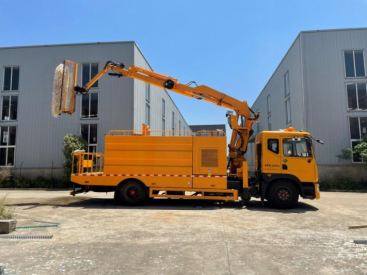

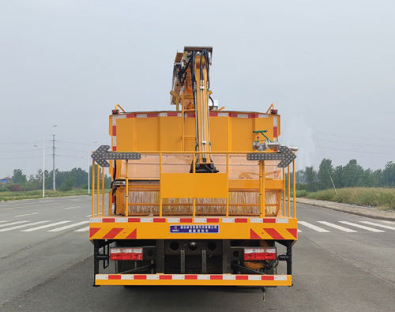

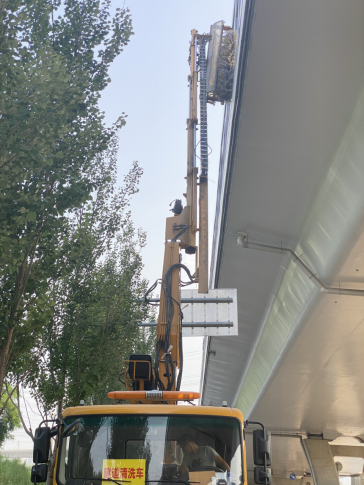

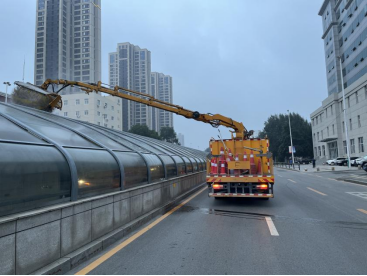

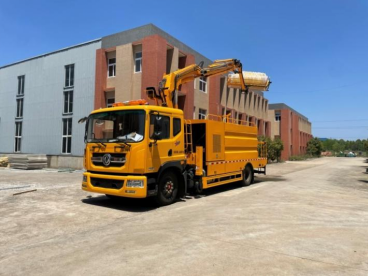

实车作业图片
