东风K6多功能隧道清洗车参数

一、清洗车概况

多功能隧道清洗车，是公司在消化、吸收国外同类产品的**技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该清洗车是在标准二类底盘的基础上，加装冲洗系统，由机械、液压、电气三部分合为一体的冲洗作业车。它适用于各种路面洒水、喷雾、降温、除尘、冲洗，亦可用于光伏面板、隔音面板、隧道墙壁清洗，同时可用于路面养护、园林绿化及应急消防、运输饮水等。该车可一次性完成清洗功能，大量节约了人工以及用水，省时省力。具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是高空清洗的理想产品。该系列产品自生产问世以来，得到国内很多客户的青睐。

二、底盘简介

  新款光伏清洗车采用东风随专K6国六底盘，玉柴国六165/200马力发动机，新款K6驾驶室，陕齿小八档，前桥2.8吨，后桥8吨，原厂空调，9.00R20钢丝胎，气囊座椅，中控门锁，MP5行驶记录仪，多功能方向盘。

三、整车参数

四、技术参数

五、工作原理

多功能清洗车采用自行研制的WT026/373PQ3-ST型取力器为动力，驱动液压泵，从液压泵输出的液压流量和压力经分配阀，到达油缸、液压马达和剪式液压升降平台，分别**清洗臂的旋转与升降、滚刷的清洗、高压水**的喷水和剪式液压升降平台的升降动作，完成公路或市政道路及光伏面板清洗，剪式液压升降平台可以实现小型高空作业车的功能。

六、多清洗车主要优点

多功能清洗车，经过多年研究、实践，成功打破了单机作业的瓶颈，实现了真正意义上的单发动机作业，填补了国内这项技术的空白，在同行业中处在**地位，并获得多项****。

多功能清洗车，与目前市场上其他厂家的双发动机相比，不仅具有使用成本低，故障率少等特点，其清洗效果也具备特有的优势。**先，执行机构的取力来自本车发动机，因此，只要发动机启动，车辆静止状态下，清洗机构也能工作来实现**作业。配备LST-8调速变速箱及谐波变频变速机构，作业时**可达到8变速档，使其工作速度**可达到每小时三公里，其清洗刷转速**转速可达到450转/分钟，而具备副发动机的车辆要想达到每小时3公里，操作人员需要连续踩离合才能实现，这样，对于离合器片的磨损的结果就可想而知。当车辆发动机出现故障无法启动时，操作人员可启动备用动力单元，将清洗臂等装置操作**适当位置，以便完成对发动机的检修。

关于清洗效果，多功能清洗车选用摩擦系数高、吸水性性大的**进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。

1. 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。

2. 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。

3.不配备副发动机为动力,增大了水箱的载荷量，**多可达到约12立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。

4. 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。

七、车辆作业性能

八、上装配置：

1、罐体有效容积:10³；

2、罐体材质Q235厚度5mm，符合**行业标准（GB18564.1-2006）；

3、大功率水泵；

4、低速大扭矩取力器；

5、动平衡传动轴；

6、音乐电喇叭 ；

7、观察水位透明管（水位报**器）；

8、带消防接口；

9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；

10、三种装水方式：罐口装、泵自吸装、消防栓装；

11、参数：前冲宽度≥14米，后洒和侧喷宽度≥14米，水炮射程≥25米。

12、使用于环境温度不高于50℃；

13、使用于海拔高度5000m以下。

14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。

七、清洗装置参数

1、动力系统

WET026/373PQ3-ST型取力器

2、液压系统

系统压力：4-12Mpa

系统流量：40L/ min

包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。

3、清洗刷功能

清洗刷数量：柱形刷1个

清洗刷直径：650-1200mm

清洗刷长度：1200-2000mm

清洗刷转速：300-450转/分钟

清洗刷材质：新型泡棉刷丝 / 聚乙烯五角丝 / 钢丝混合刷丝 / 纯钢丝 / 粘布条（可清洗隔音屏、隔离墩、高速护栏、隧道壁），清洗刷可以通用互换使用，满足不同使用要求。

清洗刷材质硬度：HA 10

清洗速度：3-20公里/小时（根据污浊程度，可随意**工作速度）

4、清洗臂

清洗臂旋转范围：360度

清洗臂左右可移度：600mm

清洗臂上下升降范围：0-7m

清洗臂**折臂范围：120度

清洗刷上下调节角度：180度

清洗刷左右调节角度：120度

升降平台：荷载200公斤，**距地高度8米（选装）

检修道清洗刷：**宽度1.2米（选装）

5、喷水系统

水泵流量：0**42.3L/M。

高压水**：配15米长耐高压水管（选装）

6、**系统

电、液远程**，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。

操作人员：1人

7、转场速度

**为85公里/小时

九、产品配置

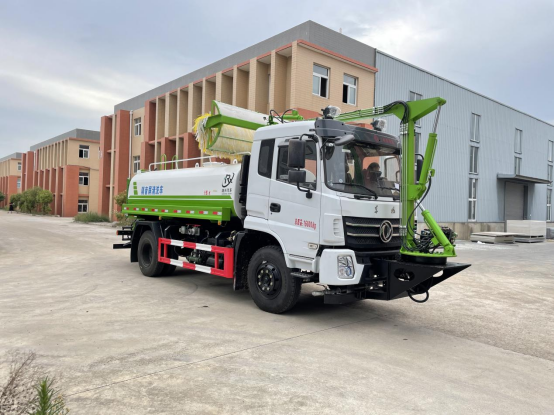

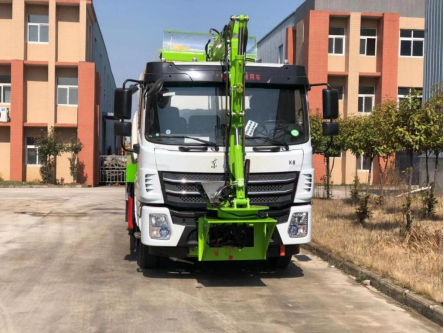

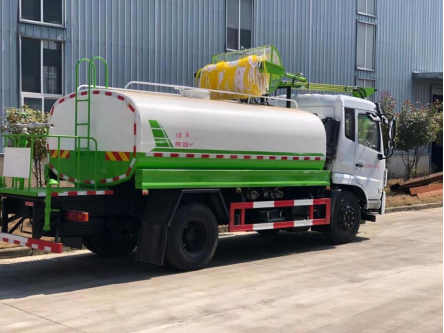

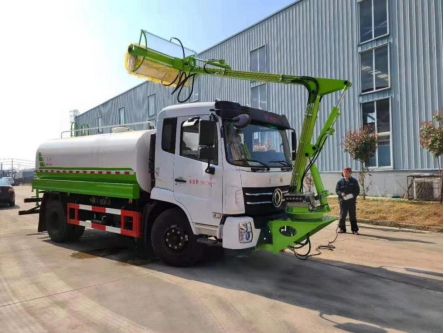

十、实车图片：

十一、售后服务

 ★服务宗旨

公司秉承“诚信、务实、精益、创新、服务**、用户**上 ”的宗旨，致力于“服务就是发展”的原则。

 ★服务项目

1、当您需要咨询或维修时，请与我厂售后服务部联系，并将购买凭证妥善保管，以确认该设备在保修期内。

2、底盘车的售后服务工作由底盘车厂家负责；本厂仅对车辆的加装设备部分实行“三包”，在使用过程中，无论何时何地出现故障或问题，请来电、来函联系，我们将及时给予处理，在接到信息24小时内给予明确答复。

（1）三包内容及期限：1年

a、设备自购车之日起（购买**为准）一年内（国内）可享受“三包”；

b、设备自售出之日起十日内设备实行全包（以交货日期为准），即所有零部件因制造质量造成零部件损坏或不能满足设备使用性能要求的，我厂实行“三包”；

c、“三包”期内确因质量原因造成故障，我公司实行包修；

d、该设备易损部分不享受三包。

（2）以下各项不属于“三包”范围：

a、非正常使用和自行改变设备结构所造成故障的设备；

b、**肇事引起的损坏（含无证驾驶、违章肇事）；

c、未经公司同意，自行拆装或调整不当造成故障的设备；

d、未经公司同意擅自将总成或部件拆卸成零件，且无法辩认产地和无法确认责任及原因分析的设备；

e、未经公司同意或鉴定自行处理的事故设备；

f、因调整不当或未进行检查调整而使用造成故障的设备；

g、低值易耗、易损件（如电器、玻璃、橡胶、塑料制品件等）；各类标件、轴承。

4、不属于“三包”范围的设备，我公司本着对用户负责，提供方便给予维修服务，但应适当收取费用。

5、您对本厂该产品或其他产品的合理化建议，请向我今后服务部提出，以便本厂及时采纳，本厂全体员工向您表示**诚挚的谢意！
