多功能隧道清洗车技术参数说明
产品概述
多功能清洗车是在标准二类底盘的基础上，加装副发动机、高压冲洗系统、低压冲洗系统，由机械、液压、电气三部分合为一体的隧道墙面、隔音面板等高空作业清洗车。它适用于各种路面洒水、喷雾、降温、除尘、清洗，亦可用于隔音面板、隧道墙面清洗，同时可用于路面养护、园林绿化及应急消防、运输饮 水等。该清洗车主要由汽车底盘、清水罐体、后置喷水架、清洗臂、水泵、球阀和输水管道、洒水装置、高压水路等系统组成，由副发动机带动高压泵，通过高压管路输送到清洗臂的清洗刷，实现清洗墙面、隔音面板组件。该车可一次性完成墙面、隔音面板清洗功能，大量节约了人工及用水，省时省力。
此款多功能清洗车，是公司在消化、吸收国外同类产品的**技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该设备具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是公路隧道清洗的理想产品。该系列产品自生产问世以来，得到国内很多客户的青睐。适用于洒水车、洗扫车、高压清洗车，加装不影响上牌及年检，拆卸方便快捷。
关于清洗效果，多功能清洗车选用摩擦系数高、吸水性性大的**进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。
清洗车技术说明
优选品质，质量保证
清洗车搭载两套多功能折叠臂架，**工作可达6m，前后臂架可同时作业且能够****，实现墙面左侧、右侧与双侧配合清洗。单个清洗滚刷2m宽、直径1m，作业范围宽，作业效率高。
超强洁净，高效作业
匹配**的高压清洗与洗涤系统，采用洗涤剂+毛刷+高压冲洗的组合作业模式，达到优异的清洗效果。罐体容积为9㎥，水泵还可灵活调速，能够根据清洗区域污染情况**喷水量，匹配不同压力与流量需求，从而提高产品环境适用性。能够保证单刷连续作业160min以上，双刷连续作业80min以上。
无极变速，灵活方便
作业模式下，整车依靠液压行走**系统驱动，实现低速稳定行驶，行走系统采用高性能分动箱，行驶速度为0-9km/h，全速度范围内无级可调，确保低速高效清洗。转场模式下，又可切换**底盘机械行走，整车**行驶速度89km/h,快速实现车辆转场。
配置丰富，功能集成
除适用于隧道、墙面、隔音屏、隔离墩等区域的侧壁清洗，还配置手持喷**、后角喷等功能，具有清污、**冲洗等多项**功能，一车多用。
操控简单，安全稳定
滚刷机构具有自适应调节功能，通过超声波传感器感知滚刷架与墙面之间的距离，滚刷姿态实时调整，补偿作业偏差，保证滚刷与墙面紧密贴合，确保**的清洗效果。驾驶室内设置监屏，对作业状态实时监控，具有集成报**显示及故障诊断功能，方便操作人员及时掌握车辆状况，保证作业安全。全车智能化程度高，延伸产品**系统神经末梢，配置智能多功能比例操控手柄，满足不同作业工况。
整车参数
项目 | 内容 | 参数 | 备注 |
整车参数 | 整车型号 | AAA5160GQXD6型隧道清洗车 | |
外形尺寸 （长×宽×高）（mm） | 8600，7400×2500，2550×3680 | ||
**总质量（kg） | 16000 | ||
整车整备质量（kg） | 8400 | ||
额定载质量（kg） | 7470 | ||
7405 | |||
接近角/离去角（°） | 23/13 | ||
前悬/后悬（mm） | 1475/1975,1515/1935,1320/2130 | ||
驾驶室准乘人数 | 2,3 | ||
底盘参数 | 底盘厂家 | 东风专底 | |
底盘型号 | EQ1160GSZ6DJ | ||
轴距（mm） | 3950 | ||
底盘发动机型号 | YCY30165-60 | ||
发动机马力 | 玉柴165马力 | ||
前桥/后桥 | 2.8/8 | ||
空调 | 原厂空调 | ||
**车速（km/h） | 89 | ||
轮胎规格 | 9.00R20 | ||
前轮轮距/后轮轮（mm） | 1800/1800 | ||
燃油种类 | 柴油 |
技术参数
副发动机 | 型号 | 云内76KW（103马力) | |
高压泵 | 型号 | 德国品孚 | |
压力 | 330公斤 | ||
流量 | 92升/分钟 | ||
水阀 | 型式 | 气控高压球阀 | |
压力 | 10MPa | ||
喷水架喷嘴 | 型式 | 高压洗涤型 | |
角喷嘴 | 型式 | 高压洗涤型 | |
喷雾喷嘴 | 型式 | 细微雾化型 | |
水滤 | 型式 | 滤网式 | |
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 |
型号 | 80QZB(F)-60/90 | ||
水阀 | 气控球阀 | ||
液压 系统 | **方式 | 开式、电液** | |
主要元件 | 齿轮泵、液压缸、电磁阀 | ||
系统**压力 | 16MPa | ||
液压油箱容量 | 60L | ||
电气 系统 | 型式 | 单向直流24V(底盘)及单向直流12V(副发),负极搭铁 | |
蓄电池 | 6-QW-100MF（底盘） | ||
避障方式 | 超声波+红外线传感器（选装） | ||
作业性能
项 目 | 单位 | 参 数 | 备 注 | ||
作 业 性 能 | 清洗高度 | m | 0-6 | 清洗臂折叠（前后清洗臂一致） | |
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
高压清洗 | Km/h | 3-9 | 副发转速1700r/min | ||
高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
**清洗水压力 | MPa | 10 | |||
清洗水流量 | L/min | 170 | |||
喷雾水流量 | L/min | 170 | |||
低压洒水流量 | L/min | 600~800 | |||
低压冲洗宽度 | m | ≥24 | |||
水**射程 | m | 25 | |||
水罐容积 | ㎥ | 10 | |||
行 使 性 能 | **车速（满载） | km/h | 90 | ||
**爬坡角 | (°) | 12 | 接近角 | ||
制动距离 | m | ≤10 | |||
**小转弯直径 | m | ＜16 | |||
燃油消耗量 | 行驶燃油消耗量 | L/100km | 21.5 | ||
上装罐体配置：
1、罐体有效容积:9³；
2、罐体材质Q235厚度4mm，符合**行业标准（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、动平衡传动轴；
6、音乐电喇叭 ；
7、观察水位透明管（水位报**器）；
8、带消防接口；
9、三种装水方式：罐口装、泵自吸装、消防栓装；
10、使用于环境温度不高于50℃；
11、使用于海拔高度5000m以下。
12、使用于周围空气相对湿度不大于95﹪,(在25℃时)。
清洗装置参数
1、动力系统
WET026/373PQ3-ST型取力器
2、液压系统
系统压力：4-12Mpa 系统流量：40L/ min
包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。
3、清洗刷
清洗刷数量：柱形刷1个
清洗刷直径：1000mm
清洗刷宽度：2000mm
清洗刷转速：800-1200转/分钟、
清洗刷材质：新型泡棉刷丝/ 聚乙烯五角丝 / 钢丝混合刷丝 / 纯钢丝 /粘布条（可清洗隔音屏、隔离墩、高速护栏、隧道壁），清洗刷可以通用互换使用，满足不同使用要求
清洗速度：0-9公里/小时（根据污浊程度，可随意**工作速度）
4、清洗臂
清洗臂旋转范围：180度
清洗臂左右可移度：600mm
清洗臂上下升降范围：0-6m
清洗臂**折臂范围：120度
清洗刷上下调节角度：180度
清洗刷左右调节角度：120度
5、喷水系统
天亿60-90洒水泵
德国品孚高压水泵
选装高压水**，配10米长耐高压水管
6、**系统
电、液远程**，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。
操作人员：1-2人
7、转场速度
**为89公里/小时。
清洗装置性能特点
1、 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。
2、 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。
3、水箱的载荷量，**多可达到约10立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。
4、 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。
5、该清洗机清洗洞壁左右两边方便，车行进方向不用调整。运行稳定，节省人力物力，可以折叠，不占空间，可以实现隧道清洁的人性化管理，大大降低操作人员的劳动强度和工作量。

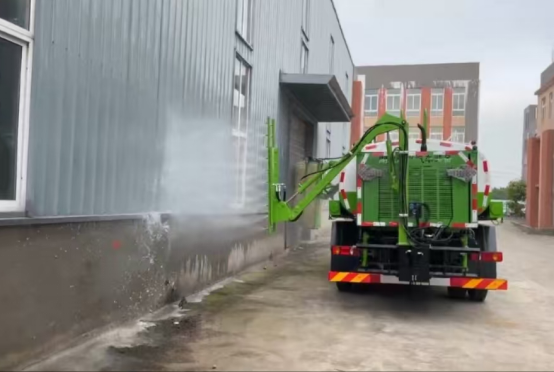

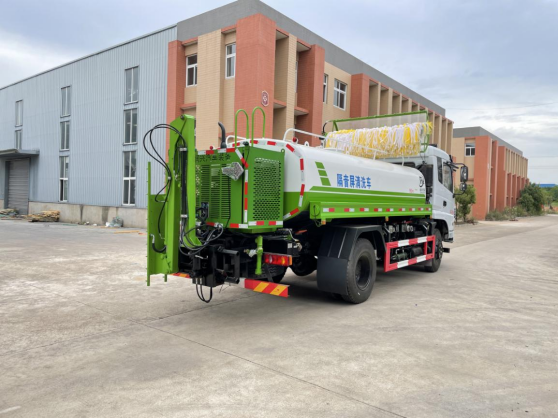

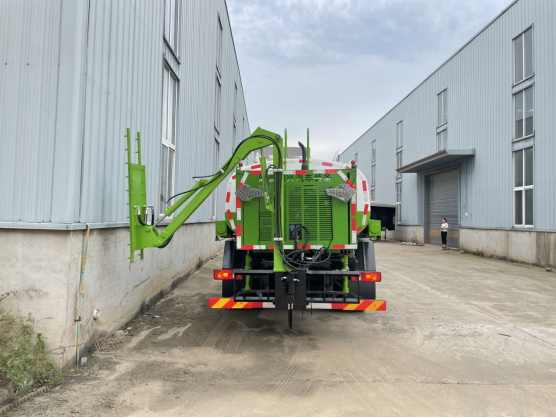

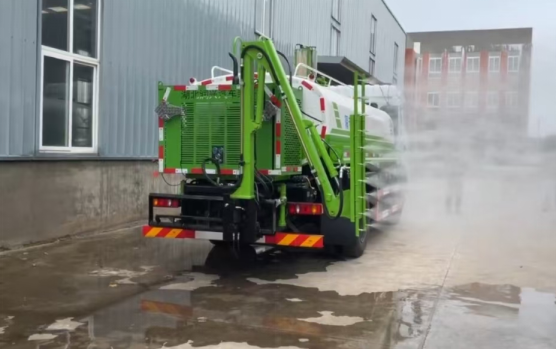

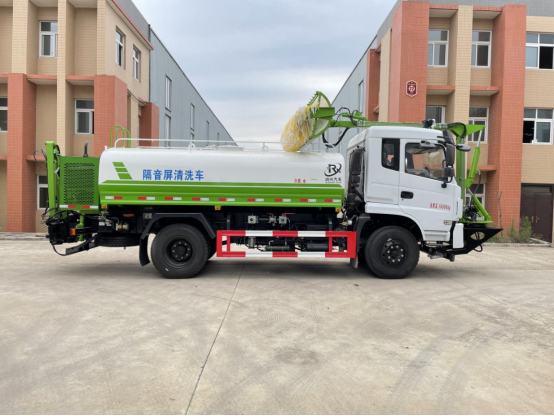

实车图片
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
